Yatay CNC makineleri tedarikçisi olarak bana sık sık bu makinelerin karmaşık parça işleme için kullanılıp kullanılamayacağı soruluyor. Kısa cevap evet ve bu blog yazısında yatay CNC makinelerinin neden bu tür görevler için çok uygun olduğunun ayrıntılarına gireceğim.
Yatay CNC Makinelerinin Temellerini Anlamak
Karmaşık parçaların işlenmesini tartışmadan önce yatay CNC makinesinin ne olduğunu anlamak önemlidir. Yatay bir CNC makinesinin iş mili yatay olarak yönlendirilmiştir. Bu yönlendirme dikey makinelere göre çeşitli avantajlar sağlar. Yatay tasarım, uzun işleme operasyonlarıyla uğraşırken çok önemli olan daha iyi talaş tahliyesine olanak tanır. Talaşlar kesme alanından daha kolay düşebilir, bu da talaşların yeniden kesilmesi riskini azaltır ve yüzey kalitesini iyileştirir.
Karmaşık Parça İşleme Yetenekleri
Çok Eksenli İşleme
Yatay CNC makinelerini karmaşık parça işleme için ideal kılan temel özelliklerden biri, çok eksenli işleme yapabilme yetenekleridir. Çoğu modern yatay CNC makinesi en az üç eksenle (X, Y ve Z) donatılmıştır ve birçoğu ek döner eksenlerle (A, B veya C eksenleri gibi) yapılandırılabilir. Bu çok eksenli yetenek, makinenin iş parçasına birden fazla açıdan yaklaşmasını sağlayarak, tek eksenli veya iki eksenli bir makineyle elde edilmesi imkansız veya son derece zor olan karmaşık geometrilerin oluşturulmasına olanak tanır.
Örneğin havacılık endüstrisinde türbin kanatları gibi bileşenler karmaşık kavisli yüzeylere ve iç geçitlere sahiptir. Çok eksenli özelliklere sahip yatay bir CNC makinesi, bu parçaları hassas bir şekilde işleyerek bunların güvenli ve verimli çalışma için gereken katı toleransları karşılamasını sağlar. Makine, kesici takımın konumunu ve yönünü iş parçasına göre sürekli olarak ayarlayarak bıçağın karmaşık hatlarını doğru bir şekilde takip etmesini sağlar.
Yüksek Hassasiyetli İşleme
Yatay CNC makineleri yüksek düzeyde hassasiyet elde etme kapasitesine sahiptir. Bu makinelerdeki gelişmiş kontrol sistemleri kesici takımı mikron mertebesinde hassas bir şekilde konumlandırabilmektedir. Tıp, otomotiv ve elektronik gibi sektörlerdeki birçok bileşenin son derece sıkı toleranslara sahip olması nedeniyle bu hassasiyet, karmaşık parça işleme için gereklidir.
Örneğin tıp alanında, karmaşık cerrahi aletlerin düzgün çalışmasını sağlamak için yüksek hassasiyetle işlenmesi gerekir. Yatay bir CNC makinesi, bu aletleri gereken doğrulukta üretebilir ve nihai ürünün tıp endüstrisinin katı kalite standartlarını karşılamasını sağlar.
Takım Esnekliği
Yatay CNC makinelerinin bir diğer avantajı da takımlama esnekliğidir. Bu makineler, parmak frezeler, matkaplar ve kılavuzlar da dahil olmak üzere çok çeşitli kesici takımları barındırabilir. Farklı tipte takımların kullanılabilmesi, daha kapsamlı bir işleme prosesine olanak sağlar.

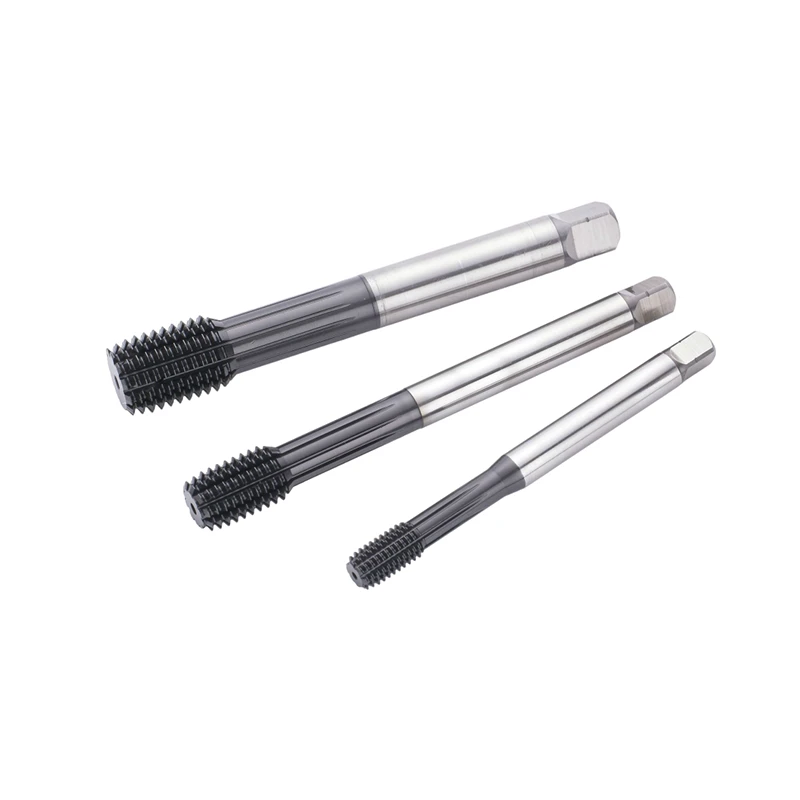

Örneğin, hem delikleri hem de dış özellikleri olan karmaşık bir parçayı işlerken makine, delme takımları ve parmak frezeler arasında otomatik olarak geçiş yapabilir. Ayrıca gelişmiş kesici takımların kullanılmasıYüksek Performanslı Genel Amaçlı Musluklarişlenmesi zor malzemelerde bile dişli deliklerin kalitesini artırabilir. Benzer şekilde,PCBN Torna UcuYüksek hızlı ve yüksek hassasiyetli tornalama yetenekleri sunarak karmaşık parçaların kaba işleme ve ince talaş işlemesine uygun hale getirir.
Karmaşık Parça İşlemeyle İlgili Hususlar
Yatay CNC makineleri karmaşık parça işleme için birçok avantaj sunarken, üreticilerin dikkate alması gereken bazı hususlar da vardır.
İş tutma
Karmaşık parçaları işlerken doğru iş parçası tutma çok önemlidir. İşleme işlemi sırasında hatalı sonuçlara yol açabilecek herhangi bir hareketi önlemek için iş parçasının güvenli bir şekilde yerinde tutulması gerekir. Karmaşık şekilli parçalar için özel iş tutma cihazları gerekebilir. Örneğin, iş parçasını sıkı ve hassas bir şekilde tutmak için özel tasarlanmış çenelere veya kelepçelere sahip fikstürler kullanılabilir.
Programlama Karmaşıklığı
Karmaşık parça işleme için yatay bir CNC makinesini programlamak zor olabilir. Programcının parçanın geometrisi, kullanılacak kesici takımlar ve makinenin yetenekleri hakkında derinlemesine bilgi sahibi olması gerekir. Ancak CAD/CAM yazılımının gelişmesiyle programlama daha kolay yönetilebilir hale geldi. Bu yazılım paketleri, parçanın 3D modeline göre otomatik olarak NC (Sayısal Kontrol) programları oluşturabilir, programlama süresini kısaltır ve hata riskini en aza indirir.
İşleme Süresi
Karmaşık parça işleme genellikle basit parça işlemeden daha uzun sürer. Operasyon sayısı, takım yollarının karmaşıklığı ve birden fazla takım değişikliğine duyulan ihtiyaç, işleme süresinin artmasına katkıda bulunabilir. Üreticilerin genel çevrim süresini azaltmak için işleme sürecini optimize etmesi gerekiyor. Bu, yüksek hızlı işleme tekniklerinin kullanılmasını, takım yollarının optimize edilmesini ve işlemler arasındaki kesme dışı sürenin azaltılmasını içerebilir.
Örnek Olay İncelemeleri: Yatay CNC Makineleriyle Başarılı Karmaşık Parça İşleme
Otomotiv Endüstrisi
Otomotiv endüstrisinde silindir kafaları gibi karmaşık motor bileşenlerini üretmek için yatay CNC makineleri kullanılır. Silindir kafalarında karmaşık yanma odaları, valf yuvaları ve soğutma sıvısı geçişleri bulunur. Yatay bir CNC makinesi, frezeleme, delme ve delik işleme işlemlerinin bir kombinasyonunu kullanarak bu özellikleri yüksek hassasiyetle işleyebilir. Makinenin çok eksenli yetenekleri, silindir kafasının gerekli tüm yüzeylerine erişmesine olanak tanıyarak nihai ürünün otomotiv endüstrisinin katı kalite standartlarını karşılamasını sağlar.
Elektronik Endüstrisi
Elektronik endüstrisinde karmaşık ısı emiciler üretmek için yatay CNC makineleri kullanılır. Isı emiciler, verimli ısı dağılımı sağlamak için hassas bir şekilde işlenmesi gereken çok sayıda kanatçığa ve kanala sahiptir. Yatay CNC makinelerinin yüksek hassasiyetli işleme yetenekleri, ince hatveli kanatlara ve doğru kanal boyutlarına sahip soğutucuların üretilmesine olanak sağlar. Makinenin takımlama esnekliği, soğutucunun çeşitli özelliklerini işlemek için farklı kesici takımların kullanılmasına olanak sağlar.
Şirketimizin Sundukları
Şirketimizde karmaşık parça işleme için özel olarak tasarlanmış çok çeşitli yatay CNC makineleri sunuyoruz. Makinelerimiz gelişmiş kontrol sistemleri, yüksek hızlı iş milleri ve otomatik takım değiştiriciler de dahil olmak üzere en son teknolojiyle donatılmıştır. Müşterilerimizin makinelerimizin yeteneklerinden tam olarak yararlanabilmelerini sağlamak için kapsamlı teknik destek ve eğitim de sağlıyoruz.
Popüler modellerimizden biriCNC Matkap Kılavuz Makinası GMT - 800. Bu makine, yüksek hızda delme ve kılavuz çekme yetenekleri sunarak, onu birden fazla delikli karmaşık parçaların üretimi için uygun hale getirir. Makinenin sağlam yapısı ve hassas kontrol sistemi, yüksek kaliteli işleme sonuçları sağlar.
Sonuç ve Eylem Çağrısı
Sonuç olarak yatay CNC makineleri karmaşık parça işlemeye son derece uygundur. Çok eksenli yetenekleri, yüksek hassasiyetli işleme ve takımlama esneklikleri, onları çeşitli endüstrilerdeki üreticiler için ideal bir seçim haline getiriyor. İster havacılık, tıp, otomotiv veya elektronik endüstrisinde olun, yatay bir CNC makinesi karmaşık parçaları yüksek kalite ve verimlilikle üretmenize yardımcı olabilir.
Yatay CNC makinelerimiz hakkında daha fazla bilgi edinmek veya bunların özel karmaşık parça işleme ihtiyaçlarınızı nasıl karşılayabileceklerini tartışmak istiyorsanız lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz size detaylı bilgi vermeye ve üretim operasyonlarınız için doğru kararı vermenize yardımcı olmaya hazırdır. Sizinle ortak olma ve üretim hedeflerinize ulaşmanıza yardımcı olma fırsatını sabırsızlıkla bekliyoruz.
Referanslar
- Boothroyd, G., Dewhurst, P. ve Knight, W. (2002). İmalat ve Montaja Yönelik Ürün Tasarımı. CRC Basın.
- Kalpakjian, S. ve Schmid, SR (2014). İmalat Mühendisliği ve Teknolojisi. Pearson.
- Koenigsberger, F. ve Sabberwal, PK (1967). Takım Tezgahı Yapıları: Statik ve Dinamik Davranış. Bergama Basını.
