giriiş
Bilgisayarlı sayısal kontrol veya CNC, neredeyse tüm işletmeler için imalat endüstrisini büyük ölçüde değiştirdi. CTM'lerin (bilgisayarlı takım makineleri) modifikasyonu, tamamı bilgisayar destekli kontroller sayesinde karmaşık parçaları inanılmaz hız, doğruluk ve tekdüzelik ile üretmelerine olanak tanıdı. Bu da büyük parça üretiminin genişlemesine ve genel ortalamasına yol açtı; Manuel işleme ihtiyacı artık geçmişte kaldı.
Özellikle CNC işlemedeki gelişmeyi diğerlerinden ayıran şey, gelişmiş hareket ve manipülasyona olanak tanıyan '3'ten fazla' ek eksenin tanıtılmasıdır. Örneğin, 3-eksenden 4-eksen ve 5-eksen makinelerine geçiş, karmaşık çekirdek geometrilerine ve hatta eğrileri olan yüzlere sahip yeni seri üretim tasarımları oluşturmayı mümkün kıldı.
Bu makale, CNC kullanıcılarına, benzersizliklerini, yeteneklerini, eksikliklerini, kullanım maliyetlerini ve en önemlisi bu ikisinin uygun olup olmadığını karşılaştırırken, 4-eksen ve 5-eksen CNC arasındaki farklar hakkında daha derin bir anlayış sağlayacaktır. kullanıcının kullanım amacına yöneliktir. Bu ayrımları anlamak, kişinin etkili ve verimli bir şekilde doğru seçeneği seçmesine olanak tanıyacaktır.CNC makinesioptimum üretkenlik, parça kalitesi ve iyi Yatırım Getirisi (ROI) için.
CNC İşleme Temellerini Anlamak
4-Eksen ve 5-eksen teknolojisini analiz etmeden önce, CNC işlemeyle ilgili bazı temel kavramları anlamak yararlı olacaktır. CNC, metal, plastik, ahşap, köpük ve kompozitler gibi hammaddelerin üretimini ve şekillendirilmesini otomatikleştirmek için bilgisayar kontrollü takım tezgahlarını kullanan bir üretim süreci olan bilgisayarlı sayısal kontrolü ifade eder.
CNC makinesi, G kodu olarak programlanan hareket talimatlarını takip ederek, manuel işlemeyle karşılaştırıldığında daha yüksek derecede tutarlılık, hız, karmaşıklık ve hassasiyetle tekrarlanan eylemleri gerçekleştirmesine olanak tanır. Tamamen manuel kontrolden bilgisayarlı sayısal kontrole geçiş yaparak üreticiler tasarım esnekliğini, üretim verimliliğini ve son ürün kalitesini büyük ölçüde artırdı.
İlk CNC işleme yalnızca 3 hareket eksenini (X, Y ve Z eksenleri) kullanıyordu. Bu, hem doğrusal düzlemler boyunca hem de dikey olarak harekete izin vererek birçok temel üretim sürecini kolaylaştırdı. Ancak üretilebilecek parçaların karmaşıklığı hâlâ sınırlıydı.
Orijinal üç hareket ekseninin ötesinde ek hareket eksenleri sunan CNC teknolojisi, artan talepleri karşılayacak şekilde hızla gelişti. Ana akım benimseme şu anda 4 ve 5-eksen konfigürasyonlarına odaklanmaktadır ve bu, özellikle karmaşık konturları ve geometrileri işleme yeteneğini genişletmektedir.

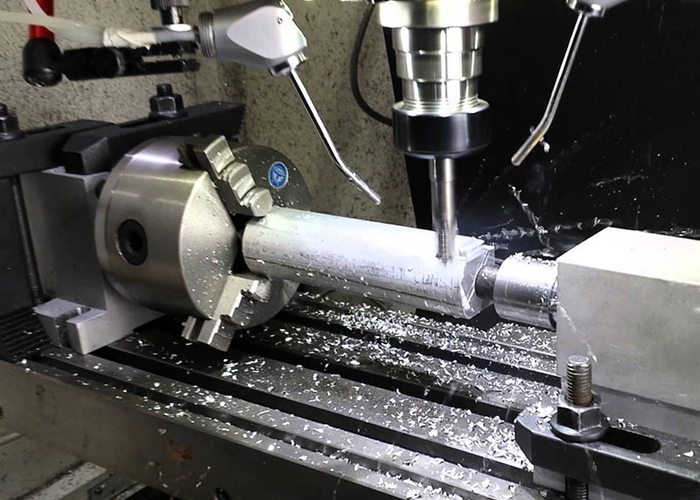

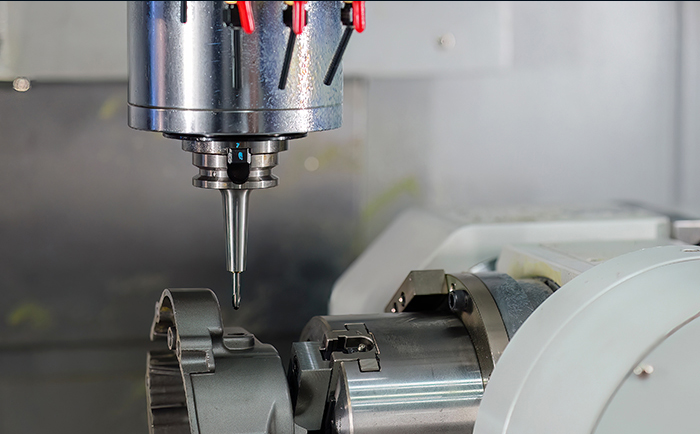

4-Eksen CNC İşleme Nedir?
4-eksen CNC işleme, standart 3-eksen X, Y ve Z doğrusal hareketlerinin ötesinde ek bir döner eksen içerir. Yönlendirmeye bağlı olarak genellikle A, B veya C olarak etiketlenen bu eklenen eksen, X, Y veya Z eksenleri etrafında dönme hareketi sağlar. Örneğin, takım ayrıntılı kavisli yüzeyleri işlemek için X ve Y düzlemleri boyunca hareket ederken parça Z ekseni etrafında dönebilir.
4-Eksen CNC işlemenin bazı yaygın yapılandırmaları şunları içerir:
X, Y, Z doğrusal eksenleri + A döner ekseni
X, Y, Z doğrusal eksenleri + B döner ekseni
X, Y, Z doğrusal eksenleri + C döner ekseni
Dört eksen, işleme prosesi sırasında aynı anda çalışır ve hassas senkronizasyon, karmaşık geometrilerin oluşturulmasına olanak tanır. Parçalar, tüm yüzeylere ve açılara erişmek için gerektiği gibi döndürülebilir veya döndürülebilir. Hareketin çok yönlülüğü üretilebilir tasarımların yelpazesini genişletir.
4-Eksen CNC İşlemenin Avantajları
4'üncü bir dönme ekseninin dahil edilmesi, aşağıdakiler de dahil olmak üzere önemli avantajlar sağlar:
Maliyet etkinliği –4-eksen makineleri, 5-eksen alternatifleriyle karşılaştırıldığında daha düşük ilk satın alma maliyetine ve işletme giderlerine sahiptir. Daha az karmaşık parçaları işleyen şirketler için bu gelişmiş ekonomiklik ve yatırım getirisi önemli bir husus olabilir. Basitleştirilmiş kinematik aynı zamanda güvenilirliği artırır ve bakım sürelerini kısaltır.
Çok çeşitli uygulamalar için uygundur –5-Eksen CNC teknolojisi, en gelişmiş 5-eksen makinesi yetenekleriyle eşleşemese de, yine de orta derecede karmaşık geometrilere sahip bileşenlerin üretilmesine olanak sağlar. Dönme hareketi, konturlu ve açılı yüzeylerin işlenmesini kolaylaştırır. Türbinler, pervaneler, fanlar ve şanzıman dişlileri gibi parçalar yaygın uygulamalardır.
Artan parça karmaşıklığı –Dönen dördüncü eksen, standart 3-eksenli makinelerde elde edilemeyen bileşik açılarda delme veya frezelemeye olanak tanır. Karmaşık bağlantılara, boşluklara ve girintili alanlara sahip parçalar üretilebilmektedir. Gerekli kurulum sayısı azaltılarak CNC üretkenliği de artırılır.
Geniş endüstri benimsenmesi –Havacılık bileşenlerinden tıbbi cihazlara ve otomotiv parçalarına kadar, 4-eksenli CNC işleme neredeyse her imalat sektöründe her yerde mevcuttur. Teknoloji geliştikçe ve maliyetler düştükçe, küçük serili prototipleme ihtiyaçları için bile benimsenme arttı.
4-Eksen CNC İşlemenin Sınırlamaları
4-eksenli CNC işleme kesinlikle 3-eksen alternatiflerinden daha karmaşık bileşenler üretse de, bazı doğal sınırlamalar 5-eksenli makinelere geçiş yapılarak giderilebilir:
Parça karmaşıklığında kısıtlamalar –4-Eksen işlemedeki dönme hareketi hala tek bir eksenle sınırlıdır. Birden fazla yüzeyin eş zamanlı olarak konturlanması, özellikle de karşıt açılarda, 4-eksenli makinelerin kapasitesini aşıyor. Bu geometrileri üretmek için genellikle 5-taraflı işleme gerekir.
Konumlandırma zorlukları –Dönüş tek eksende izole edildiğinden, gerekli tüm yüzeylerin işlenmesi için parçaların pozisyona manevra ettirilmesi, işleme operasyonları arasında çok sayıda kurulum ve değişiklik gerektirebilir. Bu, üretim sürelerini ve parça başına maliyeti artırır.
Yetenek sınırlarına ulaşmak –Türbin kanatları, pervaneler ve diğer karmaşık tasarımlar gibi bileşenler, 4-eksen CNC'nin sınırlarını zorluyor. Karmaşıklık artmaya devam ettikçe, 4-eksen işlemenin doğasında olan sınırlamalar giderek üretimin önünde bir engel haline gelecektir. Üreticiler, 5-eksen sistemlerine yükseltme yaparak yeni bir parça karmaşıklığı düzeyine erişim kazanır.

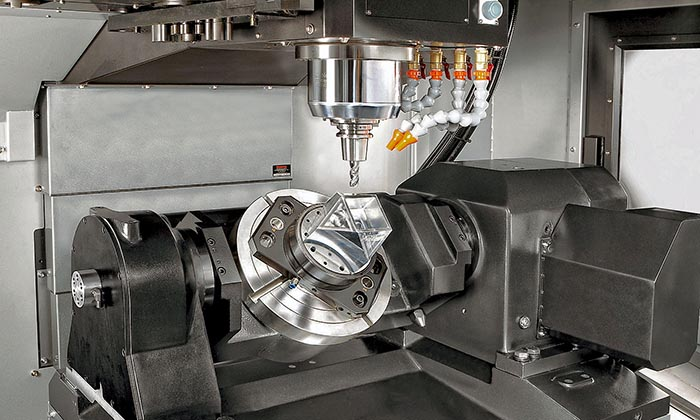

5-Eksen CNC İşleme Nedir?
Adından da anlaşılacağı gibi, 5-ekseni CNC, 4-ekseni ile karşılaştırıldığında daha gelişmiş parça konumlandırma esnekliği sağlamak için ek iki döner eksen içerir. Bu, parçanın birden fazla tarafı boyunca aynı anda kesintisiz kontur işlemeyi kolaylaştırır.
5-taraflı bir konfigürasyonda standart X, Y ve Z doğrusal eksenleri, A ve B etiketli iki döner eksenle tamamlanır. Tipik örnekler şunları içerir:
X, Y, Z, A, B
X, Y, Z, A, C
X, Y, B, C
Çift döner eksenin entegre edilmesiyle bileşenler, işleme için en uygun yüzeyi ortaya çıkarmak üzere uzaydaki hemen hemen her düzlemde yönlendirilebilir. Bu çok eksenli manipülasyon yeteneği sayesinde karmaşık bileşik açılar tek bir kurulumda hassas bir şekilde işlenebilir.
5-Eksen CNC İşlemenin Avantajları
Ultra esnek manevra kabiliyeti5-eksenli CNC makineleriönemli avantajlar sunuyor:
Üstün tasarım karmaşıklığı –5-eksen işleme, parçalara tek bir işlemde birden fazla taraftan/açıdan erişilerek üretilebilecek geometrik karmaşıklığı büyük ölçüde genişletir. Türbinler, pervaneler, tıbbi implantlar ve havacılık bileşenleri gibi karmaşık tasarımlar uygun maliyetli bir şekilde üretilebilir.
Karmaşık geometrilerin işlenmesi -3 veya 4-eksenli makinelerde üretilemeyen bileşik açılar, karmaşık konturlar ve 5+-taraflı parça geometrileri, 5-eksenli CNC sistemlerinde kolaylıkla üretilebilir. Tek sınır tasarımcının hayal gücüdür!
Daha hızlı üretim –5-Eksen işleme, kurulum değişikliklerini en aza indirerek üretim süresini önemli ölçüde azaltır. Bileşenler genellikle tasarımın tamamını işlemek için yalnızca tek bir fikstür yönlendirmesine ihtiyaç duyar. Bu, üretim maliyetlerini azaltır ve yeni ürünlerin pazara çıkış süresini hızlandırır.
Geliştirilmiş yüzey kalitesi –Sürekli 5-eksen hareketinin mümkün kıldığı kavisli yüzeyler boyunca kesintisiz işleme, optimum yüzey kalitesi ve boyutsal hassasiyet sağlar. Yeniden konumlandırmanın kaldırılması yüzey tutarsızlıklarını ortadan kaldırır.
Endüstri uygulamaları –5-eksen CNC yeteneği, havacılık, enerji üretimi, petrol/gaz, otomotiv, inşaat, gemi yapımı ve tıbbi cihaz imalatı alanlarında talep edilmektedir. Üretim hacimleri arttıkça ve tasarımlar sektörler arasında giderek daha karmaşık hale geldikçe, 5-eksenin benimsenmesi genişlemeye devam edecek.
5-Eksen İşlemenin Potansiyel Dezavantajları
Daha fazla yetenek, artan karmaşıklık ve maliyetleri beraberinde getirir. Dikkate alınması gereken noktalar şunları içerir:
Daha yüksek makine yatırımı –5-eksenli CNC makinelerinin ultra esnek kinematikleri ve sağlam yapısal tasarımı, 3 ve 4-eksenli ekipmanlarla karşılaştırıldığında önemli ölçüde daha yüksek temel maliyetlere katkıda bulunur. Ancak uzun vadeli yatırım getirisi, çok eksenli işleme gerektiren bileşenler için üstündür.
Karmaşık programlama -Hareketin çok yönlülüğünden tam olarak yararlanmak için makine programları, çarpışmaları önlemek, takım yollarını tamamen optimize etmek ve hassasiyeti sağlamak amacıyla daha gelişmiş programlama uzmanlığı gerektirir. Bu da personel eğitimi yatırımlarını gerektirmektedir.
Daha fazla bakım -5-Eksenli makinelerin karmaşık mekanik tasarımı, optimum performans sağlamak için daha fazla bakım anlamına gelir. Ancak yeni modeller bu konuda gelişmeye devam ediyor. Düzenli kalibrasyon kritik öneme sahiptir.
Karşılaştırmalı Analiz: 4-Eksen ve 5-Eksen CNC
Artık her iki teknolojinin iç işleyişini ve yeteneklerini bağımsız olarak ele aldığımıza göre, bunların doğrudan nasıl karşılaştırıldığını analiz edebiliriz:
Performans Karşılaştırması
Hassas yetenekler –5-eksenli CNC makineleri, özellikle konturlu yüzeyler boyunca daha yüksek hassasiyette işlemeye olanak tanır. Birden fazla kurulumun ortadan kaldırılması tutarlılığı artırır. Ultra karmaşık parçalar için eşsizdirler.
Üretim karmaşıklığı –5-eksen konfigürasyonları, tek bir işlemde bir parçanın daha fazla kenarına aynı anda erişerek çok daha karmaşık geometriler üretebilir. 4-eksen kinematiği bu esnekliği karşılayamaz.
Yüzey bitirme –Sürekli çok eksenli konturlama, 4-eksen operasyonlarında tipik olan kesintili işleme ve geçişlere göre daha düzgün, daha yüksek kalitede bir yüzey kalitesi üretir.
Hız/verimlilik –Karmaşık parçalara odaklanan karşılaştırılabilir makineler düşünüldüğünde, 5-eksen CNC genellikle tek kurulum basitliği nedeniyle daha az programlama girdisi, daha hızlı çevrim süreleri ve daha az iş gücü gerektirir.
Maliyet Hususları
Makine yatırımı -5-eksen CNC ekipmanı için ön takım tezgahı maliyetleri, boyut ve özelliklere bağlı olarak 4-eksen alternatiflerine göre 1,5 kattan 3 kata kadar daha yüksek olabilir. Ancak farklı bütçelere uygun 4 ve 5-eksenli makineler de mevcuttur.
Operasyonel maliyetler –Ek hareket eksenleri, sarf malzemesi takımlarının potansiyel olarak daha hızlı aşınmasına katkıda bulunur. Programlama karmaşıklığı aynı zamanda 5-eksen işi için üretim planlama emeğinin artması anlamına da gelir. Ancak kurulumların azaltılması fikstürlerden/takımlardan tasarruf sağlar.
Uzun vadeli değer –Küçük üretim partileri için 4-eksenli makineler daha iyi değer sağlar. Ancak karmaşık bileşenleri daha yüksek hacimlerde işlerken, kurulumlardaki azalma ve daha hızlı çevrim süreleri, parça başına maliyetleri önemli ölçüde azaltarak uzun vadeli yatırım getirisi avantajları sağlar.
Teknolojik Karmaşıklık
Programlama -5-Eksen CNC işleme için G kodu programlama, döngü verimliliğini optimize ederken ve takım/parça çarpışmalarını önlerken yetenekleri tam olarak kullanmak için daha fazla uzmanlık gerektirir. Simülasyon yazılımı, programların kanıtlanması açısından çok değerlidir.
Beceri geliştirme -Makine operatörlerinin başarılı 5-eksen operasyonu için 3 veya 4-eksen ekipmanına kıyasla ek eğitime ihtiyaçları vardır. Kurulum, fikstürleme, önleyici bakım ve sorun giderme gibi alanlar gelişmiş beceri gerektirir.
Destekleyici teknoloji –CAD/CAM tasarım paketleri ve dijital simülasyon yeteneği gibi gelişmiş yazılım araçları, 5-eksen üretimine geçişi basitleştirmeye yardımcı olur. Ancak yeni programlamanın, otomasyon ekipmanlarının, denetim araçlarının ve kontrollerin entegre edilmesi ek bir zorluk teşkil etmektedir.
4-Eksen ve 5-Eksen CNC Arasında Seçim Yapma
Her teknolojinin benzersiz güçlü yönlerini ve sınırlamalarını anlayarak artık optimum CNC çözümünü seçmek için en iyi uygulamaları özetleyebiliriz:
Dikkate Alınacak Faktörler
Proje gereksinimleri –Gerekli parça geometrilerini, karmaşıklık ihtiyaçlarını, boyutsal hassasiyet taleplerini ve üretim hacimlerini başlangıçta dikkatlice değerlendirin. Bu analiz, takım tezgahı yatırım gereksinimleri hakkında bilgi verir.
Bütçe -Yetenek ihtiyaçlarını ekipman maliyetleri ve işletme giderleriyle dengeleyin. Tek bir platformda 3 ila 5-eksen arasında esneklik sunan ölçeklenebilir işleme merkezleri, ilk harcamaları acil proje talepleriyle uyumlu hale getirme seçenekleri sunar.
Üretim hedefleri –Hem mevcut hem de gelecekteki üretim ihtiyaçlarını göz önünde bulundurun. Bu, üretim ölçekleri olarak genişleme esnekliği sağlarken ani darboğazları önlemek için teknoloji seçimini etkiler.
Karar Alma Çerçevesi
İş akışlarını analiz edin –Farklı CNC seçenekleri için kurulumları, değişiklikleri, çevrim sürelerini ve takım gereksinimlerini ölçmek için mevcut ve potansiyel üretim sekanslarını haritalayın. Verimliliği karşılaştırın.
Maliyet analizi yapın –Makul üretim hacimleri üzerinden toplam ekipman yatırımını parça başına üretim giderleriyle karşılaştırın. 4'e karşı 5-eksen yaklaşımları için başa baş maliyet avantajlarının nerede ortaya çıkabileceğini değerlendirin.
Ölçeklenebilirliği göz önünde bulundurun – CTamamen yeni makineler satın almak yerine yazılım, kontroller veya aksesuarların yükseltilmesi yoluyla gelecekte kapasite uygun maliyetli bir şekilde artırılabilir mi? Esnekliğin değerlendirilmesi artık ölçek ekonomisine olanak tanırken daha sonraki işten çıkarmaları da önlüyor.
Çok Eksenli CNC İşlemede Yükselen Trendler
Ürün yaşam döngüleri kısalırken endüstrinin hassasiyet ve karmaşıklık talepleri artmaya devam ederken, çeşitli teknolojik trendler çok eksenli CNC yeteneklerinde devrim yaratmayı vaat ediyor:
Akıllı işleme –Entegre sensörler, veri analitiği ve yapay zeka, "akıllı" işleme sistemlerinin işleme parametrelerinin optimizasyonunu otomatikleştirmesine, potansiyel kusurları tespit etmesine ve üretkenliği en üst düzeye çıkarmak için öngörücü bakım gerçekleştirmesine olanak tanıyor.
Katkı entegrasyonu -Çok eksenli işleme merkezlerini metal 3D baskıyla tek bir platformda birleştiren hibrit CNC çözümleri, verimli toplu kişiselleştirmenin ve optimize edilmiş üretim stratejilerinin yolunu açıyor.
Makine esnekliği –Aynı ekipman üzerinde uygun maliyetle 3-eksenden 5-eksene konfigürasyonlar arasında dönüşüm yapma yeteneğine sahip ölçeklenebilir işleme merkezleri, değişen talebe göre hızlı bir şekilde yön değiştirebilecek üretim çevikliği sağlar.
CNC işlemenin geleceği, veri analitiği, uyarlanabilir işleme ve çıkarma ve ekleme teknolojilerinin kusursuz entegrasyonuyla desteklenen tam otomatik "ışıklar kapalı" üretime doğru ilerliyor. İnovasyon devam ettikçe makine atölyeleri karmaşıklığı maliyet etkin bir şekilde benimseyebiliyor.
Çözüm
Bu kılavuz, 4. 4. eksenden 5. 5. eksen CNC özelliklerine yükseltmeyle ilgili temel teknik ve ekonomik hususları kapsar. 5-eksenli makineler, çift döner eksenle manevra kabiliyetini genişleterek, tek kurulum işlemiyle büyük ölçüde artan parça karmaşıklığının, hassasiyetin ve üretim verimliliğinin kilidini açar.
5-eksen CNC, 4-eksen ekipmanına kıyasla daha fazla ön yatırım ve programlama uzmanlığı gerektirirken, karmaşık bileşenleri işleyen üreticiler, üretim hacimlerinde üstün üretkenlik, esneklik, teslim süreleri ve parça başına maliyet elde eder.
Endüstrilerde karmaşık hassas parçalara yönelik talepler arttıkça, 5-axis CNC en uygun çözümü sunar. Akıllı entegrasyon ve eğitim sayesinde, 5-eksen yatırımlarının ek maliyetleri, genişletilmiş yetenekleri ve değer sunumu sayesinde birçok kez telafi edilebilir.
