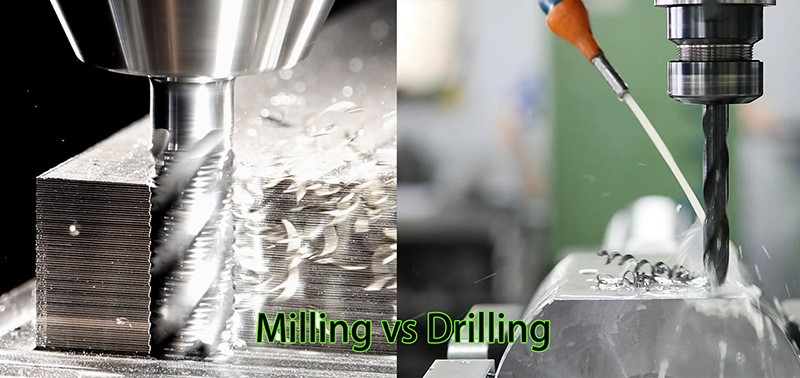

Frezeleme ve Delme Farkı: Açıkça Açıklandı

Frezeleme ve delme arasındaki fark nedir? Her ikisi de CNC makinelerinin bir işlemidir. Bir CNC makinesi, iş parçasına istenen şekil ve boyutu vermek için frezeleme, delme, raybalama, delik işleme, kılavuz çekme, yüzey frezeleme ve kanal açma dahil olmak üzere birçok işlemi gerçekleştirir. Her işlemin kendine özgü bir kesme amacı vardır ve parçaya ek bir özellik kazandırır. Frezeleme ve delme en önemlilerinden biridir. Frezeleme ve kesme farklarını öğrenmek istiyorsanız lütfen bu makaleyi okumaya devam edin.

Delme, basit bir ifadeyle, matkap ucu adı verilen bir alet kullanılarak katı bir yüzey üzerinde delik açılması olarak tanımlanabilir. Öte yandan frezeleme, belirli şekiller ve boyutlar için özel aletler kullanılarak parça üzerinde yuvalar, ağlar, sütunlar veya kanatçıklar gibi kesme özellikleri oluşturur. Bu işlemler CNC işlemede en yaygın işlemlerden ikisidir ve farklı işlemlerdir. Ancak birçok kişi aralarında hiçbir fark olmadığını düşünüyor. Bu blog yazısında bu popüler CNC işleme operasyonları arasındaki farkları açıklayacağız. Ayrıntılara dalalım.

Frezeleme Nedir?

Tanım

Çok noktalı kesici takım olan frezenin dönmesiyle parçadan malzemeyi uzaklaştıran esnek bir CNC kesim operasyonudur. Frezeleme takımı çok yönlü bir alettir ve düz yüzeyler, yuvalar, dişler, dişliler ve karmaşık konturlar da dahil olmak üzere çok çeşitli şekiller üretebilir. Çok yönlülük, frezelemeyi birçok endüstri için çok popüler bir operasyon haline getiriyor.

Nasıl Çalışır?

Frezeleme işlemi freze bıçağının dönmesiyle gerçekleştirilir. Düz yüzeyler veya oluklar gibi farklı şekiller oluşturmak için farklı freze takımları kullanılır. Freze takımı iş parçasına diktir ve iş milinin dönme hareketi ile kesme işlemini gerçekleştirir.

Frezeleme Sürecinin Aşamaları

İlk olarak iş parçası makine tablası beslemesine sıkıştırılır. Daha sonra belirli bir şekle uygun freze seçilir. Daha sonra makine istenilen parametrelerle ayarlanır ve frezeleme işlemi gerçekleştirilir. Parçadan talaşlar alınır ve ince işleme işlemi gerçekleştirilir.

Farklı Frezeleme İşlemleri

Parmak frezeleme: Bu operasyonda parça istenilen şekli elde edecek şekilde eksenel veya radyal olarak kesilir.

Yüzey frezeleme: Bu işlemde, düz olmayan yüzey bir yüzey frezesi kullanılarak düzeltilir.

Kanal frezeleme: Bu işlemde, uzun bir döner kesici kullanılarak parça üzerinde kanallar oluşturulur.

Diş frezeleme: Bu işlemde, bir diş frezesi kullanılarak parçanın içine dişler açılır.

CNC Freze Tezgahı Nedir?

Tanım

Bir CNC freze makinesiönceden programlanmış komutlar ve bilgisayara yüklenen parametreler aracılığıyla frezeleme işlemini gerçekleştiren bilgisayar destekli cihaz olarak tanımlanabilir. Bilgisayar teknolojisi sayesinde makine, frezeleme işlemini en yüksek doğruluk ve hassasiyetle gerçekleştirir. Karmaşık işlemler kolayca gerçekleştirilir ve karmaşık geometriler ustalıkla elde edilir.

CNC Freze Tezgahının Avantajları

- CNC freze makinesinin ana avantajlarından biri çok yönlülüğüdür. Çok çeşitli şekiller ve karmaşık geometriler oluşturabilir.

- Bu makineler son derece hassastır ve yüksek kalitede frezeleme işlemleri gerçekleştirebilir.

- Oldukça verimlidirler, dolayısıyla seri üretime uygundurlar.

- İşçilik maliyetlerini düşürerek büyük tasarruf sağlarlar.

CNC Freze Tezgahının Ana Parçaları

CNC Sistemi

CNC sistemi yazılım ve donanımı birleştirir. Bilgisayara yüklenen komutlar, makinenin donanımına somut makine hareketleri olarak iletilir. CNC sistemi bir CNC kontrolörü, kontrol paneli kodlayıcıları ve sensörlerden oluşur. İlk olarak bir G kodu oluşturulur. G kodu, makine kesme takımlarının işlemlerini ve hareketlerini tanımlar ve talimat verir. Kontrol panellerinde hareketler kontrol edilir. Hatalar tespit edilerek uyarılar verilir. Kodlayıcılar ve sensörler gerçek zamanlı geri bildirim sağlar. Konum, hız, kuvvet ve sıcaklık hakkındaki bilgiler bunlar aracılığıyla iletilir.

Mil Sistemi

CNC freze makinesinin güç merkezidir. CNC sistemi tarafından verilen talimatlar, iş mili sistemi tarafından iş milinin dönme hareketi olarak yansıtılır. Mil, kesici takımları destekler ve döndürür. Aynı zamanda iş parçasının stabilitesini de sağlar. Sonuçta CNC sisteminin talimat verdiği işlemleri en yüksek doğruluk ve hassasiyetle gerçekleştirir. Çoğu CNC freze makinesinde Otomatik Takım Değiştirici (ATC) sistemi bulunur, bu nedenle kesici takımlar fener mili üzerinde otomatik olarak değiştirilir. ATC sistemine sahip CNC freze makinelerine Makine Merkezleri denir.

Besleme Hareket Sistemi

Bu sistem parçanın ve kesici takımın makineye karşı hareketini kontrol eder. X, Y ve Z eksenleri (doğrusal eksenler) ve varsa A, B ve C eksenleri (döner eksenler) boyunca hareket gerçekleştirir. Besleme hareketi sistemi, hareketin oluşturulduğu kılavuz raylar veya bilyalı vidalar gibi bileşenleri kullanarak çalışır. Bu bileşenler parçanın ve kesici takımların doğru, hassas, stabil ve düzgün hareket etmesini sağlar. Öte yandan çalışma tezgahı iş parçasını tutar ve onun yardımıyla iş parçası farklı eksenler boyunca hareket edebilir.

Makine Yapısı

Bir taban, bir sütun, bir koç ve bir çerçeve ve muhafazalardan oluşur. Taban, CNC freze makinesinin birincil desteğidir. Makinenin stabilitesini sağlar ve çalışması sırasında dış kuvvetleri emer. Sütun, taban ile koç arasındaki bağlantıdır. Makineyi dikey olarak destekler ve yapısal sağlamlığı garanti eder. Ram, kesme işlemi sırasında kesici takımları ve iş parçalarını destekler. Kesimin stabilitesini ve hassasiyetini sağlar. Çerçeve ve muhafazalar CNC freze makinesini çerçeveler ve iç bileşenleri korur.

Sondaj Nedir?

Tanım

Delme basit bir işlemdir ve temel işlevi matkap ucu adı verilen kesici takımın dönmesiyle parçada silindirik delikler açmaktır. Delme çok yönlü bir işlem değildir ve yalnızca vidalar, cıvatalar veya perçinler için sabit ve hassas delikler oluşturmayı amaçlar.

Nasıl Çalışır?

Delme işleminin temel amacı, spesifikasyonlara uygun hassas bir delik oluşturmaktır. Öncelikle deliğin boyutu ve tasarımı planlanır ve CAD (Bilgisayar Destekli Tasarım) yazılımı kullanılarak 3 boyutlu modelleme elde edilir. Bunu, bu tasarıma uygun metalin seçimi takip ediyor. CAD modeli CAM'a (Bilgisayar Destekli Üretim) dönüştürülür ve G kodu oluşturulur. Makine kurulumunun ardından delme işlemine geçilir.

Farklı Delme İşlemleri

Nokta Delme: Bu operasyonda iş parçası üzerinde küçük bir girinti oluşturulur. Bu işlem için matkap ucunun doğru konumlandırılması önemlidir.

Raybalama: Bu işlem, önceden delinmiş bir deliğin düzgünlüğünü ve doğruluğunu artırır. Bir nevi bitirme operasyonudur. CNC delme makinesi mükemmel yüzeyler ve dar toleransları garanti eder.

Sondaj: Bu işlem yine önceden açılmış bir delik üzerinde gerçekleştirilir. İşlem, deliği belirli bir çapa kadar genişletir ve doğruluğunu artırır.

Kılavuz çekme: Bu işlem, önceden delinmiş bir delikte iç dişler oluşturmayı amaçlamaktadır. Bu şekilde deliğe bir vida veya cıvata takabilirsiniz. Dişli delik, birçok sektördeki bileşenler için güvenli bir bağlantı noktası işlevi görür.

CNC Delme Makinesi Nedir?

Tanım

CNC tezgahı, bilgisayar destekli CNC sistemi sayesinde delme işlemlerini doğru ve hassas bir şekilde gerçekleştiren bir makine takımıdır. Bir CNC makinesi, basit deliklerden karmaşık desenlere kadar çok çeşitli delikler oluşturabilir.

CNC Delme Makinesinin Avantajları

- CNC delme makineleri çok sıkı toleranslara sahiptir. Bu, hassas lokasyonda, hassas çapta delik açmalarını sağlar.

- Son derece verimli ve hızlıdırlar. Kısa sürede çok sayıda parça delinir.

- Sofistike desenler yaratabilirler. İstediğiniz boyutta ve desende herhangi bir delik açmanıza olanak sağlarlar

CNC Delme Makinesinin Parçaları

Kontrol paneli makinenin beynidir ve delme işlemlerine talimat verir. Mil, delme uçlarının dönüşünü gerçekleştirir. Delme uçları parça yüzeyinde delik açarak kesme işlemini gerçekleştiren kesici takımlardır. Çalışma tezgahı, iş parçasının farklı eksenler boyunca hareket etmesini sağlar.

Frezeleme ve Delme Arasındaki Farklar

Aşağıdaki tabloda frezeleme ve delme arasındaki temel farklar gösterilmektedir:

Şimdi bu farklılıkları açıklayalım.

Hareket Türü

Delme yalnızca doğrusal hareketi içerir. Delme ucu yalnızca eksen boyunca hareket eder ve düz bir delik oluşturur. Öte yandan frezelemede doğrusal ve dönme hareketleri aynı anda kullanılarak parçalara farklı yönlerden ve açılardan erişilir ve bu da daha karmaşık geometrilerin yaratılmasına neden olur.

Kullanılan Araçlar

Delme işleminde öncelikle matkap ucu adı verilen bir kesici alet kullanılır. Delme ucunun sivri bir ucu vardır ve ekseni boyunca bir delik oluşturur. İstenilen çaplarda delikler açılabilir. uzunluk ve desenler. Aksine, frezelemede istenen herhangi bir şekli veya boyutu elde etmek için parmak frezeler, yüzey frezeleri ve bilyalı değirmenler de dahil olmak üzere çok çeşitli kesici takımlar kullanılır. Kesici takımlar malzemeyi iş parçasından verimli bir şekilde çıkarır ve karmaşık desenler oluşturur.

Kesme mekanizması

Delme, kesme işlemini parçaya doğrudan nüfuz ederek ve malzemenin yolu boyunca uzaklaştırılarak gerçekleştirir. Amaç tam çap ve boyutlarda bir delik oluşturmaktır. Tersine, frezeleme parçaya farklı noktalardan erişir ve bu da eksenel, radyal ve teğetsel kuvvetlerin bir kombinasyonunun kullanılmasıyla sonuçlanır. Bu özellik farklı yüzey desenleri oluşturur.

Operasyonun Amacı

Delme işleminin basit bir amacı (delik oluşturmak) olmasına karşın, frezeleme işlemlerini daha esnek ve çok yönlü bir şekilde gerçekleştirir. Dar toleranslar ve aşırı hassasiyetle yüzeyler ve ince detaylar yaratmayı amaçlamaktadır.

Oluşturulan Şekiller

Delme yalnızca katı bir yüzey üzerinde bir delik oluştururken frezeleme, yuvalar, sütunlar, kanallar, kanatçıklar, ağlar veya duvarlar gibi şekiller oluşturur.

Kesici Takımların Kenarları

Delme kesme aletlerinin tipik olarak iki kenarı (ve ahşap kesmek için 3 veya 4 kenarı) vardır. Frezeleme söz konusu olduğunda kesici takımın kenarları, kesme işlemine bağlı olarak 1'den 14'e kadar değişebilir.

Dikey veya Çevresel Kesim

Delme dikey kesme için uygundur, frezeleme ise çevresel kesme için en uygun olanıdır.

CNC Freze ve Delme Tezgahları arasındaki farklar nelerdir?

Yukarıda bahsettiğimiz tüm farklılıklar CNC Freze ve Delme Tezgahları arasında çeşitli farklılıklar yaratmaktadır. Delme basit bir işlem içerdiğinden delme makinelerinin tasarımı, freze makinelerinin tasarımına göre basittir. Minimum kurulum, konfigürasyon ve programlama kullanırlar. Anında çok sayıda basit delikler oluşturabilirler. Ancak frezeleme makinelerinin daha karmaşık ve karmaşık kurulumlara, konfigürasyonlara ve programlamaya ihtiyacı vardır. Bu bakımdan daha çok yönlü makinelerdir ve karmaşıklıkları farklı olan çok çeşitli şekiller üretebilirler. Yüzey kaplamalarını ve ince detayları ustalıkla gerçekleştirebilirler.

Freze ve Delme Makinalarımız

Freze ve Delme Makinalarımızdan seçimlerimiz:

CNC Delme Makinesi Merkezi GMT-260-5X

Bu makine frezelemenin yanı sıra delme ve kılavuz çekme için de kullanılabilir. Ağırlıklı olarak otomobil bileşenleri, kalıplar, banyo ürünleri veya yarı iletkenler gibi küçük parçalar için tasarlanmıştır. Makine, CNC sistemi sayesinde delme işlemini ± {{{0}}.005 inç (± 0,127 mm) toleranslar dahilinde otomatik olarak yüksek hassasiyet ve verimlilikle gerçekleştirebilmektedir. Bu, makinenin delme işlemini tam çap ve konumda gerçekleştirmesini sağlar. Makine ATC sistemine sahiptir ve takım 1,8 saniyede değiştirilebilir. Makine tabanı, yatağı, şahmerdanı ve kolonu yüksek kaliteli dökme demirden yapılmıştır. Kesici takımlar X, Y ve Z eksenleri boyunca hareket ederek delme işlemini gerçekleştirebilir. Makine ±0,005 mm konumlandırma doğruluğuna ve ±0,003 mm tekrarlanabilirlik doğruluğuna sahiptir.

5-Eksen İşleme Merkezi GMMD10052-5Bir Planlayıcı Freze Makinesi

Bu olağanüstü makine, özellikle tıp endüstrisindeki işleme kalıpları, hassas parçalar ve damgalama takımları gibi karmaşık parçalar için tasarlanmıştır. Ağır sanayiye de parça üretebilmektedir. Makinenin {{0}}eksen özelliği, iş parçasına 5 taraftan erişmenizi sağlar ve karmaşık işlemler üretir. Makinede X, Y ve Z doğrusal eksenlerinin yanı sıra A ve C döner eksenleri de bulunur. Makine aynı zamanda vinç tipi portal yapısı ve sağ ve sol kolonları ile güvenli bir kesim işlemi sunmaktadır. Dahili soğutmalı HSKA63 yüksek hızlı elektrikli mile sahiptir. Makine, 0.06/0.035/{0.02 mm konumlandırma doğruluğuna ve 0,045/0,025/0,015 mm tekrarlanabilirlik doğruluğuna sahiptir. ATC fonksiyonu isteğe bağlı olarak verilmektedir.

Çözüm

Birçok farklılığa sahip olmasına rağmen freze ve delme işlemleri CNC tezgahlarda mükemmel bir şekilde gerçekleştirilmektedir. Makine sektöründeki en son küresel trendleri takip eden, son teknolojiyle donatılmış olağanüstü CNC freze ve delme makinelerini sizlere sunuyoruz. Bu ayrıcalığa sahip olmak için web sitemizi ziyaret edebilir veya bize e-posta gönderebilirsiniz.
