giriiş
Dönüş merkezleri ve tornalar, tüm imalat sektörlerinde bulunan iki dönen kesme makinesi kategorisidir. Her iki makine türü de, malzemeyi çıkarmak için sabit bir kesme aracına karşı bir parçanın döndürülmesini içeren temel dönüş prensibini kullanır. Bununla birlikte, dönüm merkezleri ve tornalar fiziksel tasarımları, işlevsellikleri, hassas yetenekleri, otomasyon teknolojileri, üretim uygulamaları ve daha fazlasında farklıdır.
Bu farklılıklar, iki makine kategorisinin farklı amaca hizmet ettiği anlamına gelir. Dönüş merkezleri karmaşık, yüksek - tolerans bileşenleri için mükemmel olurken, tornalar daha basit dönüşlü parçaların yüksek - hacim üretimi için uygundur. Her ikisinin de yeteneklerini anlamak, üreticilerin özel üretim ihtiyaçları için optimize edilmiş makinelere stratejik yatırımlar yapmalarını sağlar.

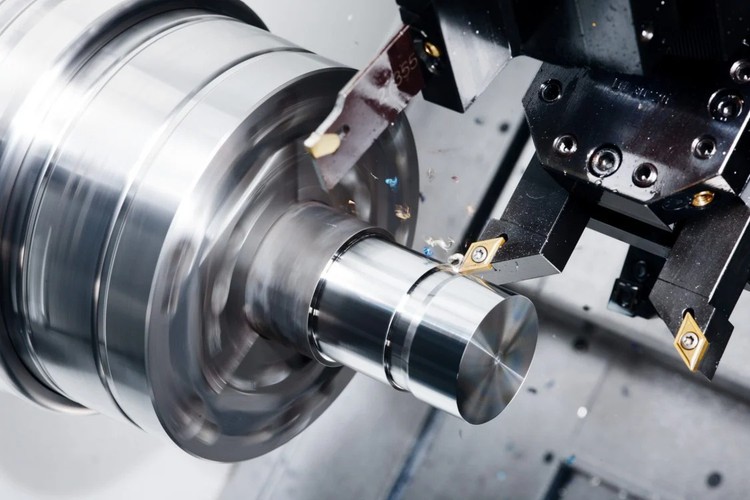

Dönüş merkezi nedir?
İlk olarak, temel torna makinelerinden ayıran konfigürasyonunu ve yeteneklerini inceleyerek neyin "dönüş merkezi" ni oluşturduğunu açıkça tanımlayalım:
Dönüş merkezleri, karmaşık bileşenlerin hassas dönüşü için optimize edilmiş gelişmiş işlevselliğe sahip CNC (bilgisayar sayısal kontrol) makineleridir. Dönüş işlemleri etrafında merkezlense de, dönüm merkezleri çoklu - eksen öğütme, delme ve çoklu - fonksiyonel işleme için diğer ikincil özellikleri entegre eder. Süreçlerin tek bir makineye konsolidasyonu, onları karmaşık parça üretimi için son derece verimli hale getirir.
Standart tornaların aksine, dönüm merkezleri genellikle eğimli bir yatak yoluyla tamamen kapalı bir vücut tasarımı benimser. Bu sert yapı, - merkez öğütme ve sondaj operasyonları için geleneksel düz - yatak tornalarında imkansız. Muhafaza ayrıca, kesme ve tahliye çiplerini yağlamak için taşkın soğutma suyu sistemlerinin entegrasyonuna izin verirken içerilen işleme enkazını da tutar.
Dönüş merkezleri sınıflandırmalarını CNC kontrol sistemlerinden kazanarak karmaşık makine hareketlerinin programlanmasına izin verir. Torlanlar CNC otomasyonunu da kullanırken, dönüş merkezleri araçları birden fazla eksen üzerindeki araçları manipüle etmek için bu programlanabilirlikten yararlanır. Temel tornaların sadece 2 eksen boyunca çalıştığı durumlarda, dönüm merkezlerinin ortak konfigürasyonları 3 eksen, 4 eksen veya hatta 5 eksen kontrolünü içerir. Bu, açılı konturlama işlemleri için konumlandırma esnekliği sağlar.

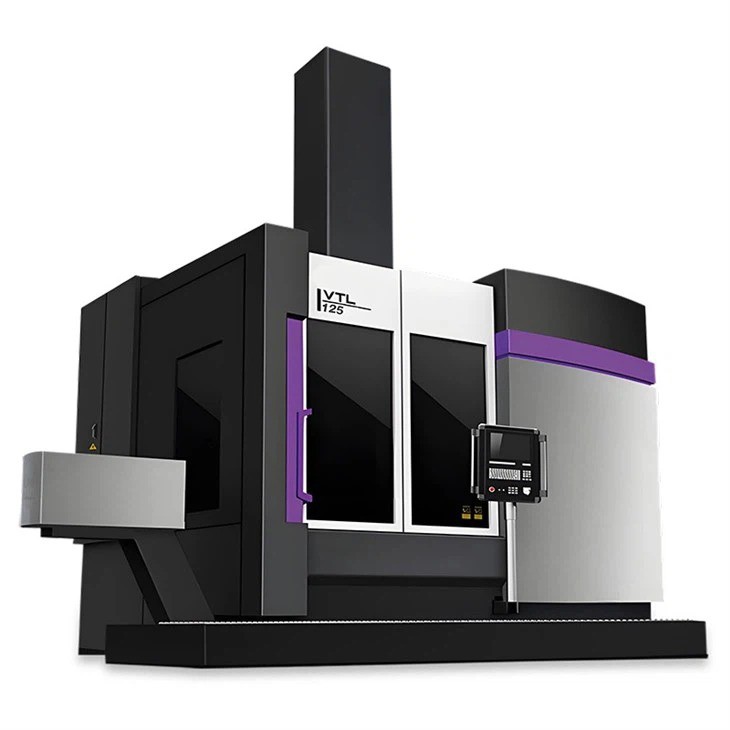

Torna nedir?
Torlanlar dönen kesme ekipmanının tarihsel kökenlerini temsil eder. Bilgisayar otomasyonu dönüştürülmüş işlemeden önce, manuel tornalar endüstriyel üretimin başlatılmasına yardımcı oldu ve temel dönüş tekniklerinden yararlandı. Bugün, manuel veCNC TorullarıTemel dönüş uygulamaları için her yerde bulunur.
Daha önce açıklandığı gibi, torna işlevselliği, iş parçasının dönüşü kolaylaştırmak için - hareketli kesme araçlarına karşı döndürmeye dayanır. Parça iki nokta - bir başlık aynası veya merkezi ile bir tüzük merkezi veya chuck arasına monte edilir. Chuck döndükçe, bir araç direğinde sabit tutulan aletler, malzemeyi parçadan kaldırın. Bu dönüş eylemi, yüzme, sıkıcı, kanal açma, ayrılık ve diğer temel operasyonlar yoluyla silindirik veya konik dönüş geometrilerini geride bırakır.
Torlanlar, mikro torbalardan muazzam 10+ ayak kulelerine kadar ton ağırlığındaki iş parçalarını taşıyan birçok boyut ve konfigürasyonda gelir. Ancak hepsi aynı temel dönüş kavramını kullanıyor. Motor tornaları ve taret tornaları, beslemeler/hızlar için manuel şanzımanlar kullanırken, modern CNC tornaları programlanabilir bilgisayar kontrollerini benimser. Yine de CNC tornaları bile, dönme merkezlerinde görülen açılı freze kurulumları yerine dönme için optimize edilmiş düz bir yatak yolunu korur.
Dönüş merkezleri ve tornalar arasındaki temel farklılıklar
Hem dönme merkezlerini hem de tornaları ayrı ayrı kavrayarak, şimdi bunları birkaç büyük farklılaştırıcı faktörle iyice karşılaştırabiliriz:
Makine tasarımı
Dönüş merkezleri ve tornalar arasında fark edilir bir farklılık, fiziksel makine yol düzenlerinde tezahür eder:
Turning merkezleri, kesme sıvıları veya yağların güvenliği ve tutulması için evrensel olarak tamamen kapalı bir vücut tasarımı kullanır. Eğimli yatak yolu, - merkez öğütme, delme ve diğer açılı ikincil operasyonlardan gelen kuvvetlere dayanmak için mükemmel güç ve sertlik sunar. Torlanlar, tersine, yükleme ve takım değiştirme işlemleri için operatör erişimine kolayca izin veren tamamen açık bir yatak yolu benimser. Geleneksel düz yatakları, işleme ihtiyaçları yerine uygulamaları döndürmek için iş tutma istikrarını optimize eder.
Bu nedenle, çerçeve yapısının kendisi çok yönlülük için dönüm merkezlerine uygundur, ancak daha basit olan bileşen ihtiyaçları için tornalar. Kapalı rijit dönüş merkezleri, temel dönüşün ötesinde çoklu - görevi için daha fazla fiziksel kapasiteye sahiptir.
İşlevsellik ve yetenekler
İşlevsellik farklılıkları doğrudan işleme tasarım ayrımlarından kaynaklanır:
Dönüş merkezleri, sadece dönmek yerine kapsamlı çoklu - görev işlemleri için donatılmıştır. Rijit eğimli yatak yolu, düz yatak tornalarında imkansız olan sondaj, öğütme, dokunma ve diğer açılı işlemeyi mümkün kılar. Multi - eksen kontrolü ile, aletlerin yönünü yapılandırma, dönüm merkezleri çeşitli özellikler için gerektiği gibi çalışma açılarını döndürebilir. Bu konsolidasyon kurulumları en aza indirir, böylece tek bir dönüş merkezi tamamen karmaşık bir bileşeni işleyebilir.
Bununla birlikte, tornalar, yüzme, sıkıcı, kanal açma ve silindirik stok gibi temel dönüş işlemlerine daha dar bir şekilde odaklanır. CNC tornaları bile, dönme merkezlerinde görülen kapsamlı çoklu - eksen fonksiyonları yerine sadece ışık konturunda daldırılır. Dolayısıyla, torna yetenekleri temel konfigürasyonlarının tasarlandığı temel dönüş amaçları etrafında yoğunlaşır.
Bu nedenle, dönüm merkezleri çok yönlülük için tornaları tutturur, ancak tornalar temel dönüş görevlerini kolaylaştırmaktadır.
Eksen yapılandırmaları
Teknolojiler arasındaki temel farklılaştırıcı eksen konfigürasyonlarına gelir:
Basic tornalarda sadece 2 eksen vardır - çapraz kayma/çıkış hareketi için x ve uzunlamasına besleme için z - dönüm merkezleri, birden fazla düzlemde araçları manipüle etmek için açılır. Ortak dönüş merkezleri, 3 eksenli kontrol (x, y ve z) sunar, bu da yan yana, iç ve dışa ve dikey olarak konumlandırmaya izin verir. Daha gelişmiş birimler, karmaşık açılara yaklaşmak için eğim aletleri için 4 ve 5 eksenli kontrole bile sahiptir.
Bu nedenle, ekstra programlanabilir eksenler, dönüm merkezlerinin tornalar için imkansız açılı operasyonları tamamlamasına izin verir. Bu, havacılık, tıbbi ve otomotiv bileşenlerinde bulunan karmaşık geometriler için işleme esnekliği sağlar. Torlanlar, araçları merkez iş tutma eksenindeki yönlere doğru konumlandıramaz ve bunları düz - duvarlı uygulamalarla sınırlar. Bu nedenle, eksen özellikleri makine kategorileri arasında net bir farklılık yaratır.
Takım sistemi
Şaşırtıcı olmayan bir şekilde, takım sistemleri de önemli ölçüde kontrast:
Dönüş merkezleri genellikle çeşitli dönüş, sıkıcı ve özel ekleri aynı anda tutmak için döner kuleleri içerir. Dizinlenebilir takım blokları, değişimi en aza indirmek için takım türleri arasında hızlı takaslara izin verir. Ve otomatik araç değiştiriciler, taze kesme kenarları için donuk matkaplar, uçmilller ve sıkıcı çubuklar otomatik olarak değiştirerek operatör tutulumunu azaltmaya yardımcı olur. 10 ila 100+ istasyonları arasında değişen takım kapasitesi ile, modele bağlı olarak, dönüş merkezleri uzatılmış ışıkların - üretim aralıkları arasında üretime izin verir.
Torlanlar, temel manuel takım direkleri veya hızlı - değişiklik kümeleri gibi daha basit takım sistemleri kullanır. CNC Lathes bazı canlı takım seçenekleriyle özelliklerini hafifçe yükseltir. Ancak genel olarak, torna takımları, dönüş merkezlerinde görülen kapsamlı araç dergilerini veya otomatik değiştiricileri desteklemek yerine daha basit makine işlevselliğine uyuyor. Operatörler, donuk ekleri manuel olarak daha sık değiştirir.
Bu nedenle, dönme merkezi araç işleme sistemleri esnek üretim için mükemmel olurken, tornalar odaklanmış dönüş görevleri için daha basit araçlar benimser. Bu yine ilgili makine uygulamalarına uygundur.
Otomasyon seviyesi
Pratik otomasyon seviyesi de önemli ölçüde tezat oluşturuyor:
Dönüş merkezleri, katılımsız işleme için kapsamlı yeteneklere sahiptir. Otomatik araç değiştiricilerin ötesinde, gelişmiş birimler, operatör gözetiminin tamamını veya hafta sonlarını sonuna kadar otomatik palet sistemleri üzerinden hammadde disklerini depolar. Robotik parça yükü/boşalt kollar ayrıca - ve - yer fonksiyonları ile manuel müdahaleyi ortadan kaldırır. - proses ölçme teknolojisinde ayrıca kapalı - döngü boyutu ve insan yardımı olmadan kalite kontrolü için bitirme izlemesini sağlar.
Tersine, manuel tornalarda, makinistler boşlukları yükleme, ölçme, takım takasları ve denetimi manuel olarak bitirme gibi tüm görevleri yerine getirir. CNC tornaları işlenmeyi otomatikleştirir, ancak kurulumlar ve kalite kontrolleri için hala orta operatör gözetimine ihtiyaç duyar. Dolayısıyla, minimal insan eğilimi için tasarlanan dönüm merkezlerine kıyasla, tornalar, inşaatlarında karşılaştırılabilir otomasyon hükümlerinden yoksun olduğu için evrensel olarak daha fazla el - aktivite talep ediyor.
Uygulamalar ve en iyi kullanım durumları
Farklı tasarımları ve işlevleri göz önüne alındığında, dönüm merkezleri ve tornalar doğal olarak farklı ideal üretim uygulamalarıyla hizalanır:
Dönüş merkezleri, yüksek hassasiyetli, karmaşık bileşenlerin düşük ila orta hacimli üretiminde gerçekten mükemmeldir. Multi - eksen çok yönlülüğü artı termal stabilitesi, havacılık ve tıbbi imalat gibi endüstriler için mikronlara kadar sıkı toleransları destekler. Ve modüler takım esnekliği, çeşitli karmaşık parçaların kısa koşusunu çalkalanan iş dükkanlarına yardımcı olur. Dönüş merkezleri sonuç olarak gelişir ve hassasiyetli bileşenleri egzotik alaşımlardan yapar.
Öte yandan tornalar, yüksek hacimli temel silindirik bileşenleri çevirmek için en iyisini optimize eder. Basit tasarımları, hızlı değişimler veya açısal özellikler yerine tekrarlayan çıkışlara odaklanır. Otomotiv ve endüstriyel ekipman üretimi gibi endüstriler, yüksek parça pistonları, burçları, şaftları ve diğer eksenel simetrik bileşenleri çevirirken üretim tornalarından yararlanır. Sağlam motor tornaları, daha küçük dönüş merkezlerinde imkansız olan devasa iş parçalarını da barındırıyor.
Verimlilik ve Verimlilik
Hem dönüş merkezleri hem de tornalar, uygun şekilde uygulandığında yüksek üretim verimliliği ve verim sağlayabilir:
Dönüş merkezleri, karmaşık parçaların orta gruplarını çalıştırırken üretkenliği gerçekten en üst düzeye çıkarır. Esnek multi - görevleri, ikinci işlemler arasında kurulum atıklarını önler. Hızlı değiştirme takımları da kesinti sürelerini, ekleri değiştirme veya sondaj bitlerini sınırlar. Ve paletler, robotlar ve otomatik alet takasları ile - Out otomasyonu manuel işçilik verim kayıplarını azaltır. Bu nedenle, düşük - hacim hassasiyet çalışması için, dönüş merkezleri üretimi kolaylaştırır.
Bununla birlikte, tornalar, basit silindirik formların yüksek parçalarını çıkarırken doğal olarak verimliliği optimize eder. Temel iki - eksen konfigürasyonu, saatlik işletme masraflarını gereksiz yere yönlendiren yönlendirme merkezlerinde bulunan gereksiz işlevleri önler. Takım ihtiyaçlarını basit tutmak, kesme süresini de artırır. Ve tutarlı CNC döngüleri arayışı, manuel işçilik üzerindeki verimleri artırır. Dolayısıyla, temel tekrar bileşenlerini değiştirirken, üretim tornaları maliyet - etkili sonuçlar verir.
Bu nedenle, her iki makine kategorisi de aslında yüksek verimlilik elde etmektedir, ancak farklı en iyi uygulamalar yoluyla. Dönüm merkezlerini ve tornaları kendi güçlü yönleri için entegre etmek, üretim optimizasyonunu en üst düzeye çıkarır.
Maliyet hususları
Dönüş merkezleri ve tornalar arasındaki bir karşılaştırma, ilk alımdan ömür boyu işletme giderlerine kadar maliyetleri analiz etmelidir:
Dönüş merkezleri, karşılaştırılabilir salınım kapasitesine sahip veya - merkez yüksekliği arasında temel tornalardan daha yüksek bir temel yatırımı temsil eder. Onların sofistike yapıları, artı multi - eksen yetenekleri ve ilişkili CNC programlama/motorlar, prim fiyatlarını zorunlu hale getirir. Ve modüler takım artı çubuk besleyiciler veya robotik parça işleyicileri gibi otomasyon seçenekleri daha da edinim bütçelerini yukarı doğru yönlendirir. Ancak uzun vadede, gelişmiş dönüş - değirmen konsolide işlevselliği, süreç konsolidasyonu yoluyla daha az toplam makineye kadar bir miktar masrafı dengeleyebilir.
İleriye dönük işletme masrafları, temel tornalara kıyasla hassas dönüş merkezleri için daha da yüksek. Multi - eksen işleme bilen yetenekli teknisyenler, basit torna operatörlerine göre daha yüksek maaş komuta eder. Çevirme, sıkıcı, delme ve öğütme eki için alet maliyetlerini kesme, Eclipse daha basit torna takım ihtiyaçları da. Ve pek çok entegre mekanik, elektronik ve hidrolik destek sisteminin bakımı, döndürme merkezlerini temel tornalardan daha az affedici hale getirir. Bu nedenle üreticiler hem satın alma hem de devam eden sahiplik maliyetlerini göz önünde bulundurmalıdır.
Hassasiyet ve doğruluk
Pratik olarak ulaşılabilir hassas seviyeler, her makine kategorisinin tasarlanan özelliklerine yakından eşleşir:
Turning merkezleri, aletleri hassas pozisyonlardan yerinden etmeye çalışan kesme kuvvetlerine direnmek için dik eğimli yatak yolları ve yoğun yivli dökümlerle sağlam yapı kullanır. Top vidaları, servo motor sürücüleri ve gelişmiş CNC döngüleri de titreşim ve atalete karşı koyar. Termal stabilite kontrolleri, ayrıca, alet ucu dolaşımdan ısı etkilerini izole eder. Bu nedenle, çoklu - eksen karmaşıklığına rağmen, hassas dönüş merkezleri 5 taraflı geometriler veya karmaşık tıbbi ve havacılık bileşenleri boyunca inanılmaz derecede sıkı gerçek konumları ele alır.
Döşemeler, geleneksel olarak daha yüksek üretime odaklanmıştır, burada ılımlı hassasiyetin ultra - yüksek doğruluktan ziyade yeterlidir. Ancak programlanabilir kontroller, top vidaları ve sıkı slayt toleransları olan modern CNC tornaları artık manuel öncüllere göre hassas kapasiteleri yükseltiyor. Bununla birlikte, CNC tornaları hala havacılık ve uzay alaşımlarında mikron - seviyesi tekrarlanabilirlik için tasarlanmış dönüm merkezlerine yaklaşamaz. Torna hassasiyeti genellikle aşırı uçlara çarpmadan temel endüstriyel ekipman ve otomotiv ihtiyaçlarını karşılar.
Bir Dönüş Merkezi ve Torna Arasında Seçim
Dönüş merkezleri ile tornalar arasındaki ayrımların bu kapsamlı karşılaştırması, makine yatırımlarını eşleştiren bilinçli stratejik kararlar verecek şekilde mühendisleri donatıyor:
Bir üretim çevirme merkezi veya torna arasında seçim yaparken dikkate alınması gereken ideal seçim faktörleri şunları içerir:
Toleranslar, özellik açısı ve ikincil işlemler gibi kısmen karmaşık
Aylık veya yıllık üretim hacmi gereksinimleri
İlk satın alma ve devam eden mülkiyet için ilişkili bütçe kısıtlamaları
Mevcut veya potansiyel işleme personelinin beceri seviyesi
Güç, basınçlı hava, soğutma kapasitesi vb. Mevcut tesis altyapısı
Endüstri düzenlemeleri sertifikasyon uyumluluğuna ihtiyaç duyar
Gelecekteki genişletilebilirlik veya esneklik için fırsat
İşleme teknolojisinde gelecekteki eğilimler
Hem dönüş merkezleri hem de temel tornalar, - Edge teknolojik yeniliklerini keserek katlanarak gelişmeye devam ediyor:
Dönüş Merkezleri
Dönüş merkezleri, özel açı kafaları, daha fazla canlı takım istasyonları, CNC kararını genişletme - mantık yapma ve yeni egzotik alaşım işleme paketleri gibi eklemelerle daha da büyür. Modüler takım, palet ve robotik otomasyonun kolaylaştırılması esnekliği artırır. Ve akıllı güç tüketimi bileşenleri operasyonel maliyetleri kontrol etmeye yardımcı olur. Cloud - Tabanlı Önleyici Bakım İzleme ve hatta görüntülü sohbet ile uzaktan sorun giderme, ek yükü teknisyeni azaltma. Dönüş merkezleri, konsolide çoklu - operasyon CNC işlenmesinin geleceğini temsil eder.
Torbalar
Temel tornalar bile dijital dokunmatik arayüzlerden, hız hassasiyeti için yükseltilmiş AC frekans tahrik invertörlerinden ve programlanmış döngülerden yarı - tekrarlayan görevleri otomatikleştirir. Frezeleme/delme çapraz slaytlar gibi genişleyen modüler takımlar, tornaları döndürme merkez işlevselliğine yaklaştırır. Ve IoT entegrasyonu, planlanmamış kesinti süresini önlemek için tahmini uyarılarla gerçek - zaman sağlığı izlemesini sağlar. Dönüş merkezi sofistike ile eşleşmese de, tornalar üretim kapasitelerini aşamalı olarak ilerletir.
- özel iyileştirmelerin ötesinde, endüstri 4.0 entegrasyonu tüm işleme sektörlerinde muazzam performans kazanımları vaat ediyor. IoT - Bağlantılı akıllı fabrika altyapısı, büyük veri analitiğine, öngörücü modellemeye ve AI, öğrenme optimizasyonu yoluyla verimlilikte devrim yaratmayı vaat ediyor. Bu kapsayıcı eğilim, tesislerin operasyonların tamamen görünürlüğünü kullandığı için en büyük üretim iyileştirmelerini sağlayabilir.
Çözüm
Özetle, dönüm merkezleri ve tornalar, imalat boyunca tamamlayıcı ama farklı rolleri işgal eder. Turning merkezleri, düşük hacimli hassas bileşenler için multi - ekseni ve multi - görev kapasitelerini konsantre ederken, tornalar basit dönüşlü parçaların verimli yüksek çıkışını barındırır. İdeal kullanımlardaki farklılıklarını tanımak ve seçilen ekipmanı eşleştirmek buna göre üretim ekonomisini ve başarısını optimize eder.
Her iki makine kategorisinin yeteneklerini genişleten sabit teknolojik gelişmelerle, gelecekteki görünüm parlak olmaya devam etmektedir. Ancak en önemlisi, burada kapsanan arka planı uygulamak Mühendisleri, mevcut ve gelecek üretim ihtiyaçları için en uygun ekipmanı seçmede rehberlik eder. Uygun makine yatırımları, doğrudan tıbbi, havacılık ve diğer temel imalat endüstrileri boyunca süreç verimliliği ve kalite çıktılarına dönüşür.
