Great Magtech (Xiamen) Electric Co., Ltd, Çin'deki portal çift kolonlu işleme merkezi gmmv-1517'nin en güvenilir üreticilerinden ve tedarikçilerinden biridir. Fabrikamızdan yüksek kaliteli portal çift kolonlu işleme merkezi gmmv-1517 satın almanızı memnuniyetle karşılıyoruz. Daha fazla ayrıntı için bizimle iletişime geçin.

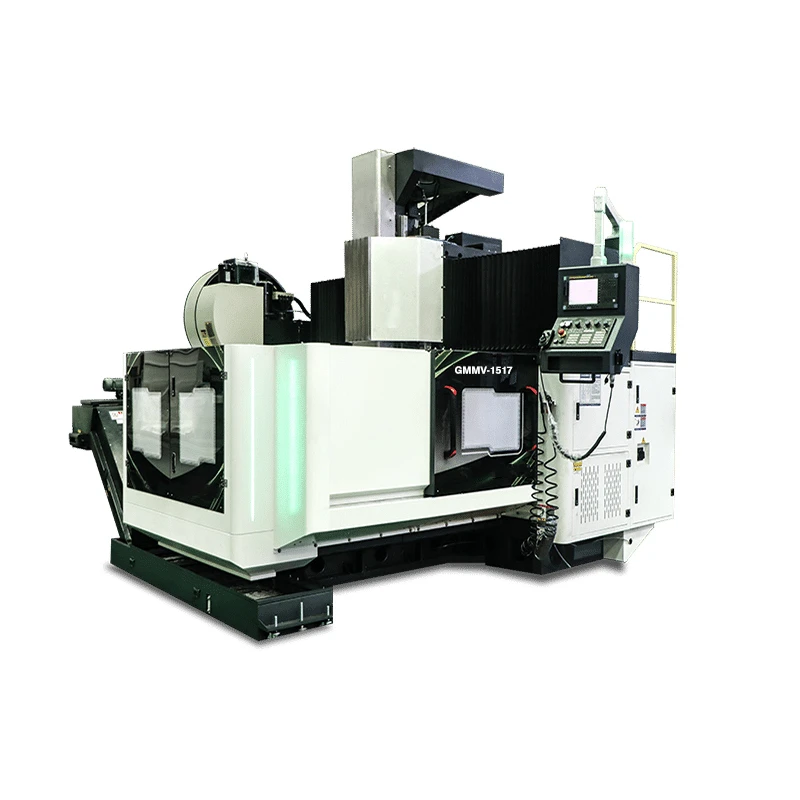

Portal çift-kolonlu CNC işleme merkezi, sabit bir çalışma masasına ve uzunlamasına hareket eden bir portal çerçevesine sahip büyük bir CNC makinesidir. Takım tezgâhı, kapalı geniş-kesitli bir kızakla donatılmış sağlam bir portal çerçeve tasarımını benimser ve çapraz kiriş, çeşitli malzemelerin ağır işlerde- kesilmesi için uygun olan, dökme demir ve çelik kayış kompozitinden oluşan bir yuvarlanma/kayma kılavuz sistemini benimser. Yalnızca yüksek-hassasiyetteki işleme ihtiyaçlarını karşılamakla kalmaz, aynı zamanda işlem hızını da sağlar. Bu portal çift-kolonlu işleme merkezi, mükemmel sertliği, verimli otomatik işleme yetenekleri ve esnek modüler tasarımıyla modern üretimde yüksek hassasiyet ve yüksek verimlilik gibi ikili ihtiyaçları karşılamak için ideal bir seçim haline geldi.
Özellik
1. BBT50-6000rpm yüksek sertlikte mil
2. X/YIZ hızlı yer değiştirme 12/12/12m/dak
3. Üç-eksenli ray doğrudan bağlantısı, isteğe bağlı Z-eksenli sabit ray
4. FANUC FANOVI sistemi
5. Dört-hatlı ray simetrik tasarımı, yüksek-hız ve yüksek-hassas kesim
6. Entegre simetrik portal köprüsü, çok-dönüşlü kutu yapısı, tam makine sağlamlığı
Başvuru
· Gemi yapımı
· Madencilik makineleri
· Elektrik gücü
· Metalurji
· İnşaat makineleri
· Ağır makineler
Portal Çift Kolonlu İşleme Merkezi Parametreleri
| Öğeler | Özellikler | Birimler | GMM-1517 |
| Seyahat | X/Y/Z Ekseni | mm | 1500*1700*1000 |
| İş Mili Ucundan Çalışma Tezgahına Uzaklık | mm | 150-1150 | |
| Portal Genişliği | mm | 1700 | |
| Çalışma masası | Masa Boyutu (L*W) | mm | 1500*1400 |
| Tezgahın Maksimum Yük Kapasitesi | t | 2 | |
| T-Yuvası | mm | 7-22*200 | |
| Mil | Mil, Konik Delik (Model/Montaj Boyutu) | mm | BBT50 |
| Mil Hızı | devir/dakika | 6000 | |
| Mil Maksimum Hızı | devir/dakika | 4500 | |
| Mil Tahrik Modu | Kemer Tipi | ||
| Beslemek | X/Y/Z Ekseni Hızlı İlerleme | m/dak | 2012/12/10 |
| Kesme Beslemesi | mm/dak | 8000 | |
| Takım Değiştirme Cihazı (Opsiyonel) | Takım Değiştirme Yöntemi | Yandan-monteli | |
| Sap Özellikleri | tip | BT50 | |
| Takım Kapasitesi | aletler | 24 | |
| Maksimum Takım Çapı (Bitişik Takım) | mm | φ112 | |
| Maksimum Takım Çapı (Bitişik Takım Olmadan) | mm | φ200 | |
| Maksimum Takım Uzunluğu | mm | 300 | |
| Maksimum Takım Ağırlığı | kilogram | 18 | |
| En Hızlı Takım Değiştirme Süresi | saniye | 4.9 | |
| Motor | Mil Motoru | kw | iIP30/8000 |
| Üç-Eksenli Servo Motor | kw | bis40/2000/bis40/2000/bis40B/2000 | |
| Kesme Suyu Pompa Motoru | m/h-m | 4-60 | |
| Tolerans (GB/T 19362.2-2017) | Konumlandırma Doğruluğu | mm | 0.02/0.02/0.018 |
| Tekrarlanabilirlik | mm | 0.016/0.014/0.008 | |
| Güç Gereksinimi | Güç Gereksinimleri | kva | 45 |
| Hava Kaynağı Gereksinimleri | Kg/cm² | 6^8 | |
| Makine Boyutu | Uzunluk*Genişlik*Yükseklik | mm | 4126*4712*3941 |
| Ağırlık | t | 16 |
Standart Aksesuarlar
| Sert Kılavuz Çekme | Çift LED Çalışma Işığı | Mil Burun Hava Üfleme | M30 Otomatik Kapanma |
| Otomatik Yağlama Sistemi | Elektrik Kabini için Isı Değişimi | LED 3 Renkli İkaz Işığı | Tesviye Cıvataları ve Pedleri |
| Yarı-Kapalı Koruma | Çift-Vidalı Tip Talaş Konveyörü | Zincirli Tip Talaş Konveyörü ve Arabası |
Seçenekler
| Optik Doğrusal Ölçek | Takım Kırma Sistemi | Yağ Buharı Sistemi | Klima |
| CTS | Talaş Konveyör Sistemi | Yağ Sıyırıcı | Otomobil Parçaları Probu Ölçüm Sistemi |
| 40 tonluk ATC | Döner Tabla | 90 derece Manuel Freze Kafası | AHC'li 90 derece Otomatik Freze Kafası |
