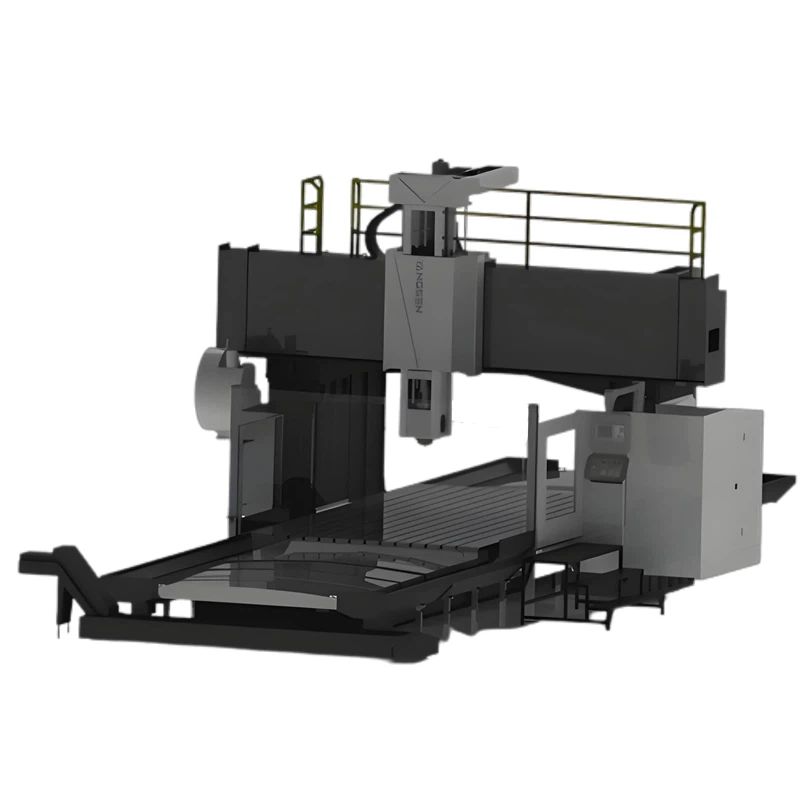

Portal İşleme Merkezi, tasarımı çalışma masasına dik bir iş mili Z ekseni seti içeren gelişmiş bir üretim teknolojisidir. Bu düzen, büyük ve karmaşık iş parçalarını işlemek için büyük esneklik ve hassasiyet sağlar. Genel yapı, sağlam bir çift sütun ve sadece makine aletinin sertliğini ve stabilitesini arttırmakla kalmayıp aynı zamanda işleme aralığını da genişleten kararlı bir portal çerçevesi oluşturmak için bir üst kirişten oluşur.
Özellik
Crossbeam, çift sütunlar arasında yer alır ve genellikle çoklu hareketli eksenlerle donatılmıştır, bu da takım kafasının tam olarak x, y ve z eksenlerinde hareket etmesini sağlar. Bu çok eksenli bağlantı özelliği, portal işleme merkezinin, metal, plastik, ahşap, vb.
Portal işleme merkezinin çift sütunlu tasarımı sadece geniş bir işleme alanı sağlamakla kalmaz, aynı zamanda ağır iş parçalarının işlenmesine de izin verir. Bu makine aletinin yüksek yük kapasitesi ve hassas kontrolü, havacılık, otomotiv üretimi, kalıp yapımı ve ağır işleme gibi endüstriler için ideal bir seçim haline getirir.
CNC İşleme Merkezi Gantry Makinesi Parametreleri
|
Model |
GMMV-5030 |
||
|
Ders |
Spesifikasyonlar |
Birimler |
|
|
Seyahat |
X ekseni |
mm |
5000 |
|
Y ekseni |
mm |
3200 |
|
|
Z ekseni |
mm |
1000 |
|
|
İş mili burnuna çalışma |
mm |
250-1250 |
|
|
Üç Eksenli Kılavuz |
X/Y/Z ağır yük silindiri doğrusal kılavuz |
||
|
Kapı genişliği |
3000 |
||
|
RAM Türü |
T-Tip |
||
|
Deneme |
Çalışma Maddesi Boyutu (L*W) |
mm |
6400*2600 |
|
Maksimum Tablo Yükü |
t |
18 |
|
|
Tişört |
mm |
13-28*200 |
|
|
İş mili |
Mil tipi |
tip |
BBT-50 |
|
Mil RPM |
rpm |
6000 |
|
|
Mil Sürücü Türü |
DDS |
||
|
Besleme hızı |
Hızlı Travers (X/Y/Z) |
m/dk |
12/15/15 |
|
Kesme Besleme Hızı (X/Y/Z) |
m/dk |
12 |
|
|
Araç değiştirici |
ATC |
24 (Seçenek: 40/60) |
|
|
Motor |
İş mili |
KW |
15/18.5 (143-236 nm) |
|
Üç eksenli servo motor |
KW |
6/3/3 (38/36/36 nm) |
|
|
Kesinlik |
Kesinlik |
mm |
0.03/0.02/0.015 |
|
Tekrarlanabilirlik |
mm |
0.018/0.015/0.01 |
|
|
Güç Gerekli |
Güç gereksinimi |
KVA |
50 |
|
Hava basıncı gereksinimi |
kg/cm² |
6^8 |
|
|
Diğerleri |
Harici boyutlar (l*w*h) |
mm |
11600*6050*5420 |
|
Brüt ağırlık |
t |
50 |
|
Standart aksesuarlar
|
Mil Soğutucu Sistemi |
Sert dokunma |
İkili LED iş ışığı |
Dişli kutu |
|
Otomatik yağlama sistemi |
Elektrik dolabı için ısı değişimi |
LED 3 renkli uyarı ışığı |
Tesviye cıvataları ve pedler |
|
Yarı kapalı bekçi |
Çift vidalı tip çip konveyör |
Zincir tipi çip konveyör ve araba |
M30 Otomatik Kapalı |
Seçenekler
|
Optik Doğrusal Ölçek |
İş parçaları prob |
Petrol sisi sistemi |
Manuel/yarı otomatik 90 mirav |
|
CTS |
Çip konveyör sistemi |
Yağsız |
Otomatik Parçalar Probu Ölçüm Sistemi |
|
20T/40T/60T ATC |
Döner masa |
