CNC Yatay Sıkıcı Merkez, bilgisayar sayısal kontrol teknolojisini entegre eden üst düzey takım takımlarıdır. Modern üretimde çok yönlü ve önemlidirler. Sadece işleme verimliliğini artırmakla kalmaz, aynı zamanda yüksek hassasiyet ve yüksek ürünler de sağlarlar. Teknolojinin sürekli ilerlemesiyle, yatay sıkıcı ve değirmen işleme merkezlerinin uygulama alanı daha da genişletilecek ve teknoloji yükseltmeye ve iyileştirmeye devam edecektir.
Özellik
1. Araç dergisi yapısı
Bir Servo Tool Magazine tarafından yönlendirilen 40 ve 60 Tools Rehber-Way Tipe Araç Dergileri, genel araç değişikliği verimliliğini artırır.
2. İş mili yapısı
Ana şaft, Avrupa yapı tasarımı, yüksek sertlik, yüksek hız ve düşük titreşim yerleştirir. Mil için düşük hız ve yüksek tork.
3. Doğruluğu sağlamak için ikiz turbo, girdap anti-reblash yapısı ile birleştirilir.
4. İletim yapısı
X ve Z ekseni iletim yöntemi, doğrudan etkili dört tekerlekten çekişli bir şekilde yükler. Kararlı bir doğruluk vardır. Ayrıca, tepkiyi ortadan kaldırabilir ve burulma sertliğini artırabilir ve açıya izin verebilir. Y ekseni doğrudan tahrik şanzımanı kurar ve burulma sertliğini artırmak için bir Alman redüktörle işbirliği yapar.
5. Karşı ağırlık yapısı
Servo frekansı dönüşüm hidrolik istasyonunu kullanın, hidrolik silindirin karşı ağırlığı eksenel yükü azaltır ve ömrü uzatır.
6. Döküm yapısı tasarımı
Doğrusal kılavuz kurulum yüzeyi ve top vidalı merkezi aynı düzlemdedir, bu da top vidasını daha kararlı hale getirir ve makine takımının genel doğruluğunun stabilitesini sağlar.
7. Asma kılavuz yapısı
Y ekseni, kutudaki bir kutu yüksek sertlik sağ ve sol eşleştirilmiş astar yapısı benimser. Y ekseni, yüksek sertlik, yüksek hassasiyet ve uzun servis ömrü ile 2 ön ve 2 geri 4 doğrusal kılavuz kurar.

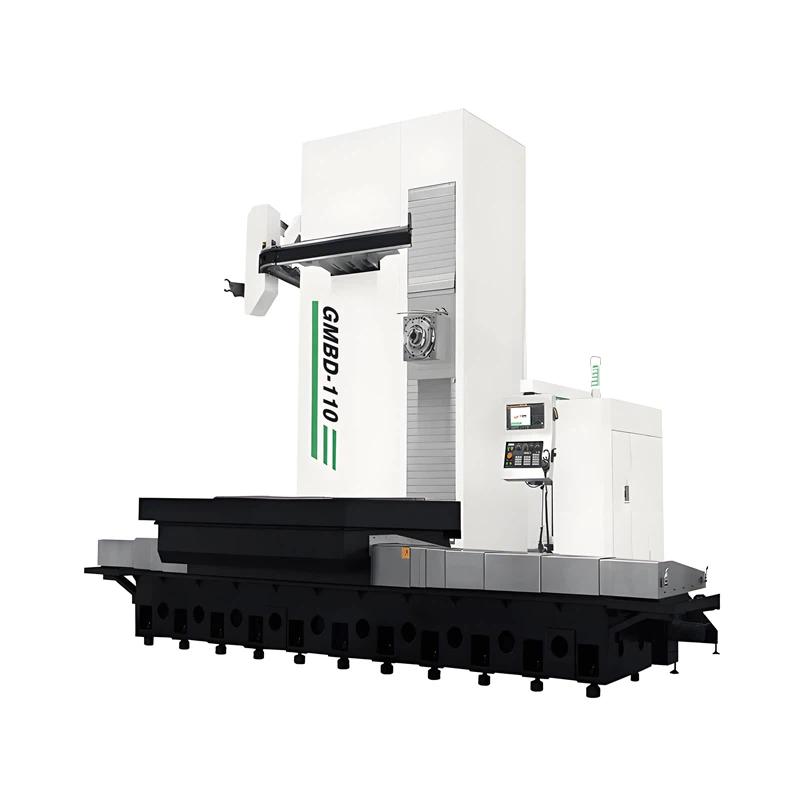

CNC Yatay Sıkıcı Merkez GMBD-110/6T Parametreleri
|
Ders |
Spesifikasyon |
Birim |
GMBD-110/6T |
|
Seyahat |
X/Y/Z/W ekseni |
mm |
2000/2000/1500/550 |
|
İş mili burnuna çalışma |
mm |
65-2065 |
|
|
Mil Merkezi'nden sütuna |
mm |
-2050 |
|
|
X/Y Kılavuzu |
Silindir kılavuzu |
||
|
Deneme |
Çalışma Müdürü Boyutu (LXW) |
mm |
1250*1500 |
|
Maksimum Tablo Yükü |
kilogram |
6000 |
|
|
Tablo vidası |
Hayır/mm |
0.001 |
|
|
İş mili |
İş mili türü (model numarası / montaj boyutu) |
mm |
BT50 |
|
Mil Hızı |
rpm |
3500 |
|
|
Mil Sürücü Türü |
dişli tipi |
||
|
Sıkıcı çubuk çapı |
mm |
φ110 |
|
|
Besleme hızı |
Hızlı Travers (X/Y/Z) |
m/dk |
10/10/6 |
|
Kesme Besleme Hızı (X/Y/Z) |
mm/dk |
10000 |
|
|
Alet Değiştirici (Seçenekler) |
Otomatik araç değiştirici |
parça türü |
|
|
Alet Türü Shank |
tip |
BT50 |
|
|
Takım depolama kapasitesi |
aletler |
40 |
|
|
Maks. Takım çapı (bitişik) |
mm |
125 |
|
|
Max.tool çapı (boş) |
mm |
250 |
|
|
Max.tool uzunluğu |
mm |
500 |
|
|
Max.tool ağırlığı |
Kilogram |
25 |
|
|
En hızlı araç değiştirme süresi |
sec |
14 |
|
|
Motor |
İş mili |
KW |
22-57 |
|
Üç eksenli servo motor |
KW |
5.4/5.4/5.4/2.9 |
|
|
Kesim Su Pompası Motoru |
m/h-m |
4-60 |
|
|
Kesinlik |
X/Y/Z/W Konumlandırma Doğruluğu |
mm |
0.01/0.01/0.01/0.012 |
|
X/Y/Z/W Tekrarlanan Konumlandırma Doğruluğu |
mm |
0.005/0.008/0.005/0.008 |
|
|
Güç |
Güç gereksinimi |
KVA |
50 |
|
Gerekli |
Hava basıncı gereksinimi |
Kg/cm² |
6^8 |
|
Diğer |
Harici boyutlar ((l/w/h)) |
mm |
6600*5150*5250 |
|
Brüt ağırlık |
t |
31 |
Standart aksesuarlar
|
Çip konveyör sistemi |
Sert dokunma |
İkili LED iş ışığı |
Mil burun havası darbesi |
|
Otomatik yağlama sistemi |
Ölçüm sistemi |
LED 3 renkli uyarı ışığı |
Tesviye cıvataları ve pedler |
|
CNC kontrol sistemi |
Soğutucu tank ve çip tepsisi |
Takım sistemi |
Döner masa |
Seçenekler
|
Döner masa/4. eksen |
Takım kırma sistemi |
Otomatik iş parçası ölçüm sistemi |
Titreşim sönüm sistemi |
|
CTS |
Alet önsözü |
Petrol sisi koleksiyoncusu |
Otomatik Parçalar Probu Ölçüm Sistemi |
