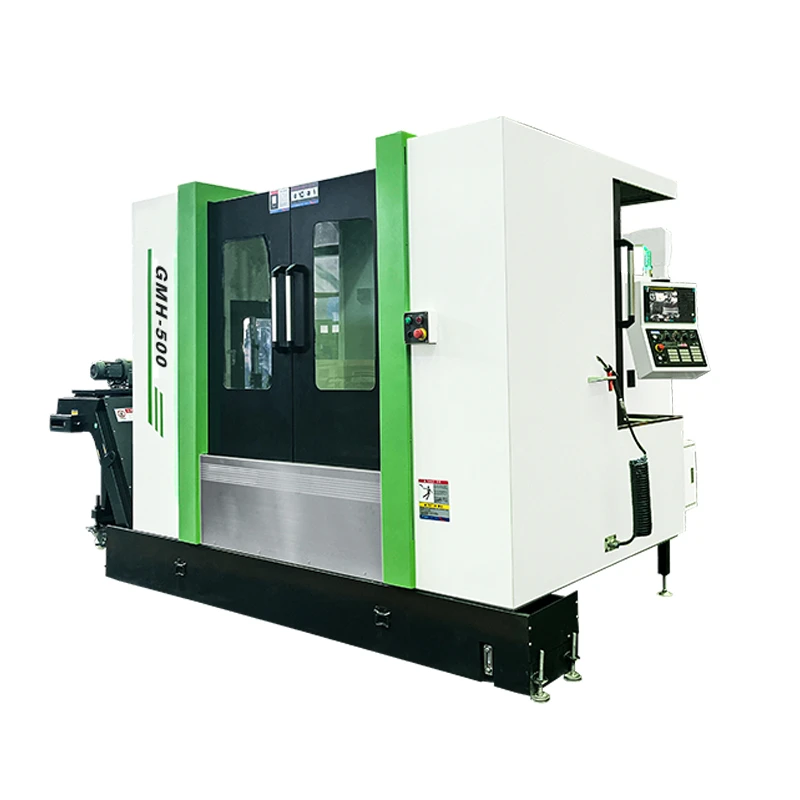

Great Magtech (Xiamen) Electric Co., Ltd, Çin'deki cnc yatay işleme merkezi gmh-500d'nin en güvenilir üreticilerinden ve tedarikçilerinden biridir. Fabrikamızdan yüksek kaliteli cnc yatay işleme merkezi gmh-500d satın almanızı memnuniyetle karşılıyoruz. Daha fazla ayrıntı için bizimle iletişime geçin.
Yatay İşleme Merkezi Açıklaması
1. X, Y ve Z eksenleri, 36 m/dak hızlı ilerlemeli yüksek-hızlı doğrusal makaralı kılavuzlar kullanır. Her eksen, yüksek yük kapasitesi ve hassasiyet sağlayan, ithal edilmiş ağır hizmet-rulo kılavuzlarıyla donatılmıştır.
2. Bu HMC makinesinin iş mili motoru, yüksek-torklu iI12/12000 motor ve koruyucu bir labirent conta ve hava-üfleme cihazı içeren, Tayvan'dan 150 mm çapında, yüksek-sert bir iş mili içerir. Mil, yüksek hassasiyetle 15.000 rpm'ye kadar hızlara ulaşır.
3. Tüm makine bileşenleri üstün kalite ve performans sağlayan en iyi sektör markalarındandır.
Yapısal Özellikler
| Makine Yatağı, Sütun Kolonun eşkenar üçgen yapısında, çok-katmanlı takviyeler makine yatağının stabilitesini artıracak şekilde düzenlenmiştir. Pozitif T yapı yatağı, X-ekseni kademeli düzen, büyütülmüş hat kılavuz yolu açıklığı, sağlam destek. Yüksek-dayanımlı Rexroth makaralı kılavuzu, yüksek yük taşıma özelliğini ve istikrarlı hassasiyeti benimseyin. |
| Mil 6 adet yüksek-sertliğe sahip rulman takın; Dış çap 190mm Tayvan orijinal BBT50 mili; Nesnelerin iş miline girmesini önlemek için iş mili hava üfleme; Mil, işleme kalitesini artırmak için halka sprey ile donatılmıştır. Standart FANUC büyük-torklu-geniş-alanlı motor ilP30/8000, daha güçlü ağır-kesme yeteneğiyle donatılmıştır. |
| Optik Doğrusal Terazi İsteğe bağlı Heidenhain, Fagor Optik Doğrusal Teraziler, doğruluk ± 5um, takım tezgahı konumlandırma doğruluğunu garanti eder. |
| Çift değiştirme masası/dört-eksenli döner tabla İş parçası değişimini gerçekleştirin ve işleme verimliliğini artırın; Kolay kenetleme için iş parçası dışarıya yerleştirilir; Yüksek sertlikte alaşım türbin, aşınmaya-dayanıklı, yüksek konumlandırma doğruluğu; Ağır kilitleme, deformasyonu azaltır, ağır kesmeye dayanıklıdır. |
| Takım magazini Tayvan'dan ithal edilen frekans dönüştürme aracı dergisini kullanarak takım değiştirme hızı hızlı ve istikrarlıdır. |
Makine Kesim Performansı
Yüzey Frezeleme | Çelik 45# | Delme Delikleri | Çelik 45# | Dokunarak | Çelik 45# |
Kesme derinliği |
| Kesici çapı |
| Dokunarak |
|
Kesici | Ø120mm*5T | Kesici | Ø68mm*2T | Kesici | M24*3P |
Mil hızı | 560rpm | Mil hızı | 680rpm | Mil hızı | 200 rpm |
Beslemek | F500 | Beslemek | F80 | Beslemek | F600 |
Genişlik | 80 mm | Genişlik | 68 mm | Genişlik | 24 mm |
HMC Makine Yapısal Özellikleri
| Öğeler | Şartname | Birimler | GMH-500D |
| Seyahat | X/Y/Z Ekseni | mm | 1100/800/600 |
X/Y/Z Ekseni | mm | 100-700 | |
Mil Merkezinden Çalışma Tezgahına | mm | -980 | |
İş mili burnundan tabla merkezine | Makaralı Lineer Kılavuz | ||
Üç-Eksenli Kılavuz Yolu | mm | ￠900mm | |
| Çalışma masası | Masa Boyutu (L*W) | mm | 500*500-2 |
Maks. Tezgahın Yük Kapasitesi | kilogram | 400 | |
Tablo İndeksleme | Hayır/mm | 1 derece *360 | |
| Mil | Mil Konik Deliği (Model/Montaj Boyutu) | mm | BBT40 |
Mil Hızı | devir/dakika | 15000 | |
İş mili motorunun maksimum hızı | devir/dakika | 12000 | |
Mil Tahrik Modu | Doğrudan Bağlantı | ||
| İlerleme hızı | X/Y/Z Ekseni Hızlı İlerleme | m/dak | 36/36/36 |
Kesme Beslemesi | mm/dak | 10000 | |
| Takım Değiştirici | Takım Değiştirme Yöntemi | ARM Tipi (Servo Sürücü) | |
Sap Özellikleri | tip | BT40 | |
Takım Kapasitesi | aletler | 24 | |
Maks. Takım Çapı (Bitişik Takım) | mm | 80 | |
Maks. Takım Çapı (Bitişik Takım Olmadan) | mm | 120 | |
Takım Uzunluğu | mm | 300 | |
En Hızlı Takım Değiştirme Süresi | saniye | 1.8 | |
| Motor | Mil Motoru | kw | III12/12000 |
Üç Eksen Servo Motor + B Ekseni | kw | iS22/3000+ iS22B/3000+ | |
iS22/3000+ iS22/2000 | |||
Kesme Suyu Pompa Motoru | m/h-m | 4-60 | |
| Güç Gerekli | Güç Gereksinimleri | kva | 30 |
Hava Kaynağı Gereksinimleri | Kg/cm² | 6^8 | |
| Dış Boyutlar | Uzunluk*Genişlik*Yükseklik | mm | 5120*3560*3212 |
Ağırlık | t | 10 |
Standart Aksesuarlar
Kol Tipi Takım Değiştirici | Sert Kılavuz Çekme | Daul LED Çalışma Işığı | Mil Burun Hava Üfleme |
Otomatik Yağlama Sistemi | Elektrik Kabini için Isı Değişimi | LED 3 Renkli İkaz Işığı | Tesviye Cıvataları ve Pedleri |
Tamamen Muhafaza Koruması | Soğutucu Tankı ve Talaş Tepsisi | M30 Otomatik Kapanma |
Seçenekler
Optik Doğrusal Ölçek | Takım Kırma Sistemi | Yağ Buharı Toplayıcı | Döner Tabla |
CTS | Zincirli Tip Talaş Konveyör Sistemi | Yağ Sıyırıcı | İş parçası ve Takım Probu |
